Гидролинии рабочего оборудования (стрела 5.0m) — HITACHI ZX145W-3

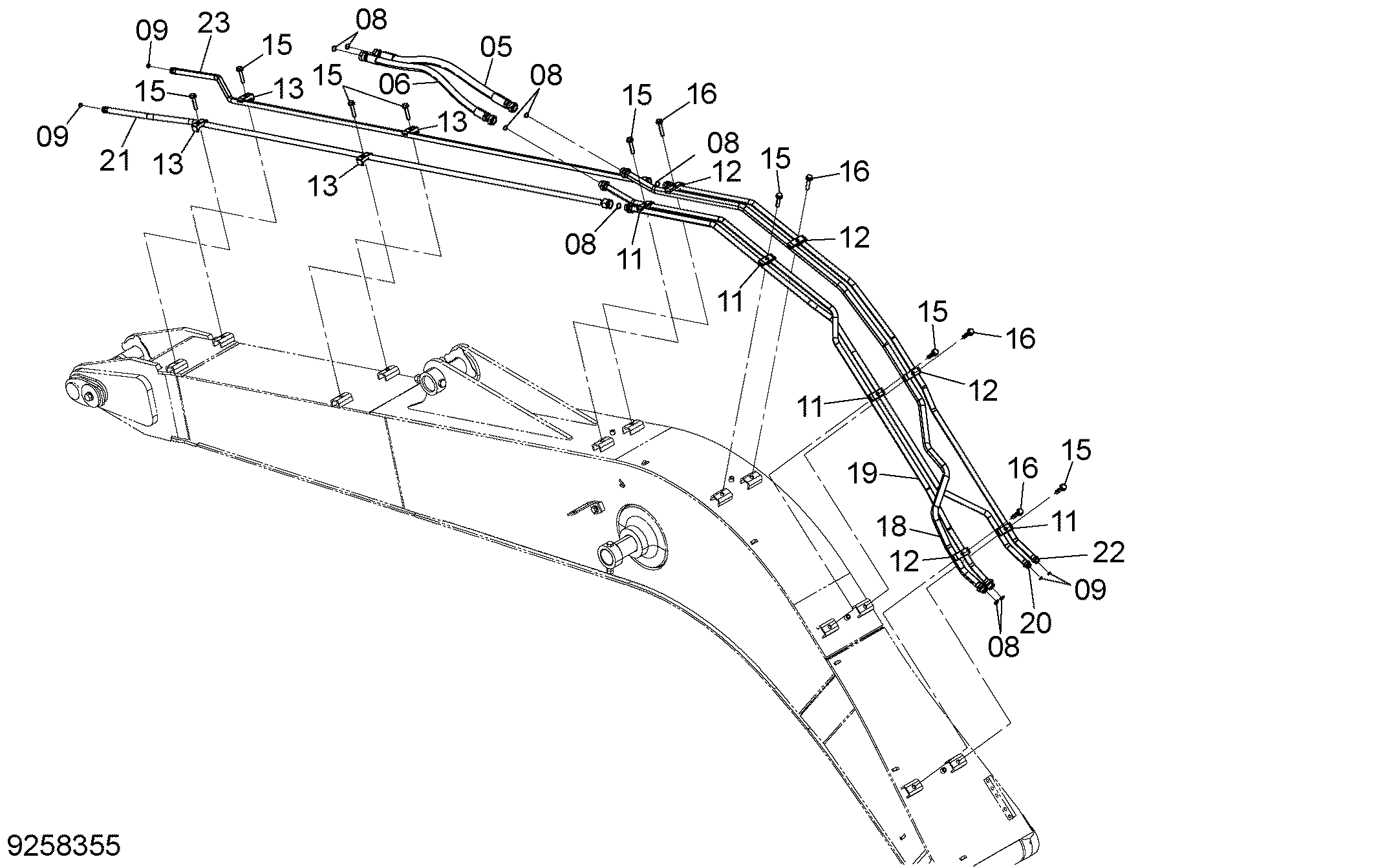

Заводская схема «Гидролинии рабочего оборудования (стрела 5.0m)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4648966 | Шланг | 1 |
| 06 | 4648967 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4189858 | Хомут трубки | 4 |
| 12 | 4141806 | Хомут трубки | 4 |
| 13 | 4190125 | Хомут трубки | 4 |
| 15 | J271260 | Болт с шайбой | 8 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271265 | Болт с шайбой | 4 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8105543 | Трубка | 1 |
| 19 | 8105544 | Трубка | 1 |
| 20 | 8105545 | Трубка | 1 |
| 21 | 8105546 | Трубка | 1 |
| 22 | 8105547 | Трубка | 1 |
| 23 | 8105548 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
