Задний бумпер — HITACHI ZX145W-3

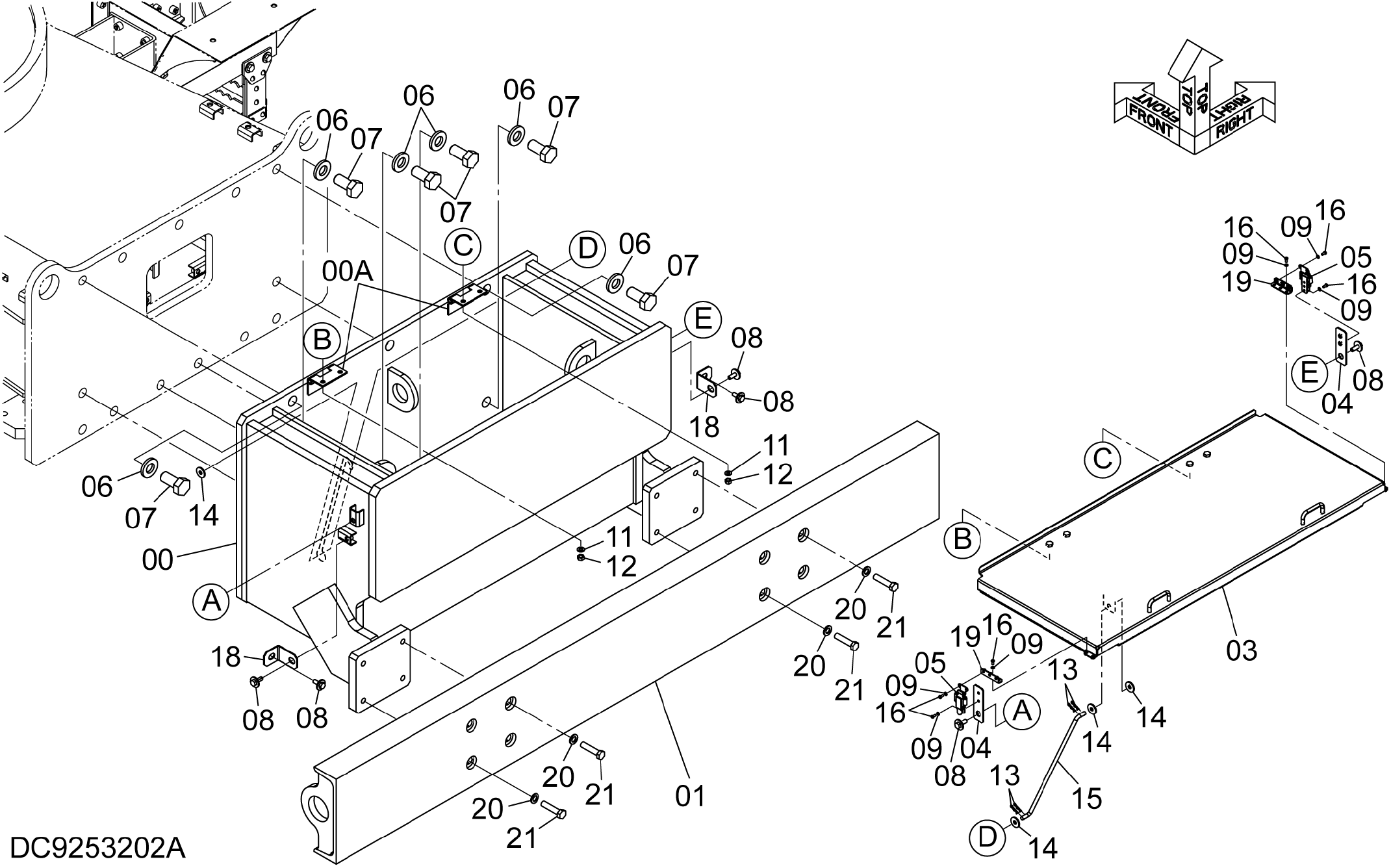

Заводская схема «Задний бумпер» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028298 | Короб задний | 1 |
| 00A | 3072015 | Петля | 2 |
| 01 | 7059291 | Бумпер | 1 |
| 03 | 7058132 | Крышка | 1 |
| 04 | 9771982 | Кронштейн | 2 |
| 05 | 4339649 | Защёлка | 2 |
| 06 | 4114408 | Шайба | 9 |
| 07 | J933065 | Болт | 9 |
| 08 | J281030 | Болт с шайбой | 6 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | A590105 | Плоская шайба | 12 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 13 | 4022698 | Стопорный палец | 4 |
| 14 | J253210 | Плоская шайба | 4 |
| 15 | 4665044 | Стойка | 1 |
| 16 | M430513 | Винт | 12 |
| 18 | 4716960 | Кронштейн | 2 |
| 19 | 9772704 | Кронштейн | 2 |
| 20 | J253116 | Плоская шайба | 8 |
| 21 | J901670 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
