Вспомогательный трубопроводы (основной)(моноблочный стрела)(2) — HITACHI ZX145W-3

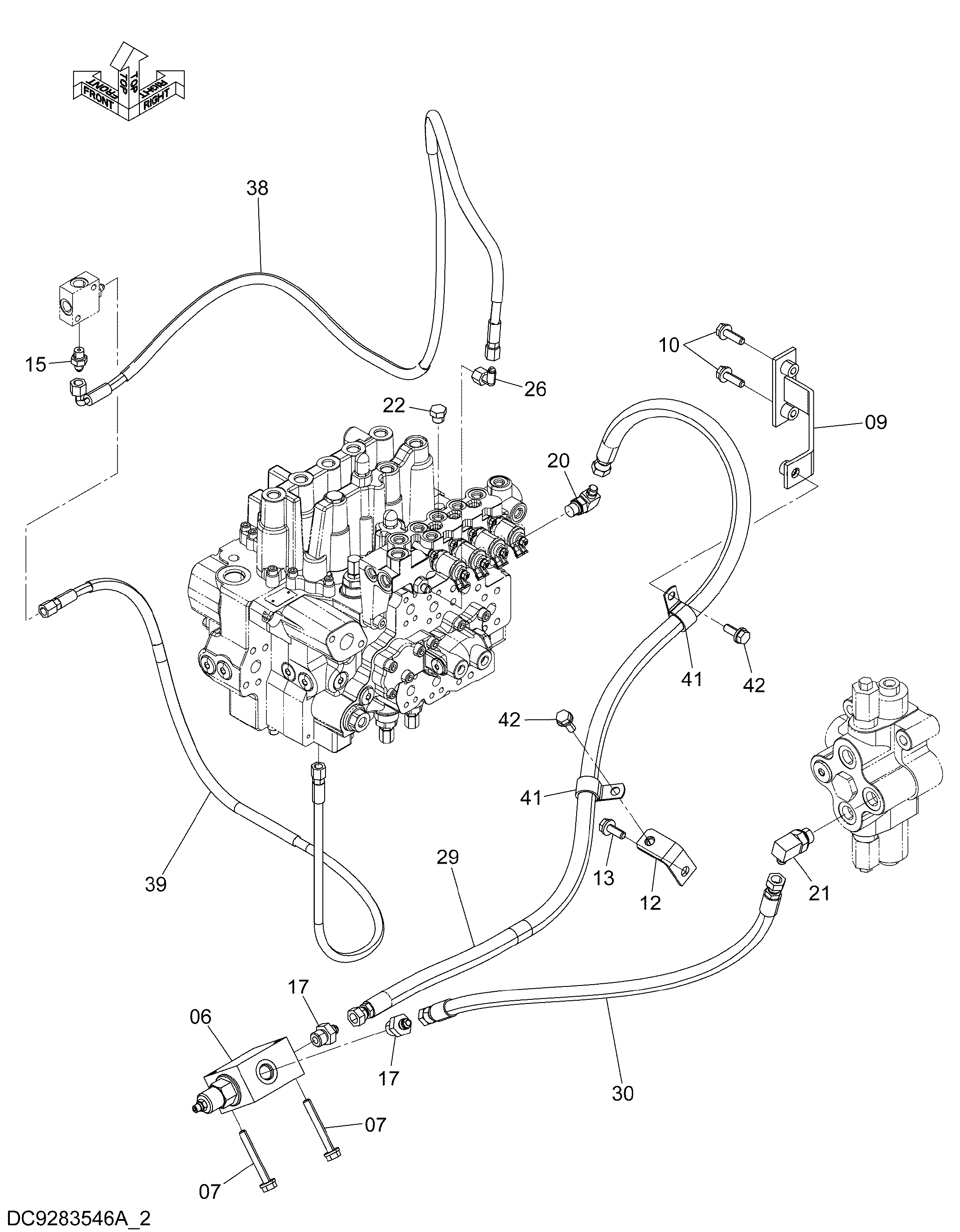

Заводская схема «Вспомогательный трубопроводы (основной)(моноблочный стрела)(2)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4601969 | Клапан регулировочный | 1 |
| 07 | J271080 | Болт с шайбой | 2 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8108319 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9767442 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 1 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852343 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4346096 замена: A852322 | Унион S | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9278562 | В сборе шланг | 1 |
| 29A | 4407594 | Шланг | 1 |
| 29B | 4327294 | Трубка спирал | 4 |
| 30 | 4666336 | Шланг | 1 |
| 38 | 9270661 | В сборе шланг | 1 |
| 38A | 4661961 | Шланг (DD) | 1 |
| 38B | 4327293 | Трубка спирал | 2 |
| 39 | 9265908 | В сборе шланг | 1 |
| 39A | 4481346 | Шланг (SJ) | 1 |
| 39B | 4327293 | Трубка спирал | 1 |
| 41 | 4190263 | Зажим | 2 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
