Крышка (3) — HITACHI ZX145W-3

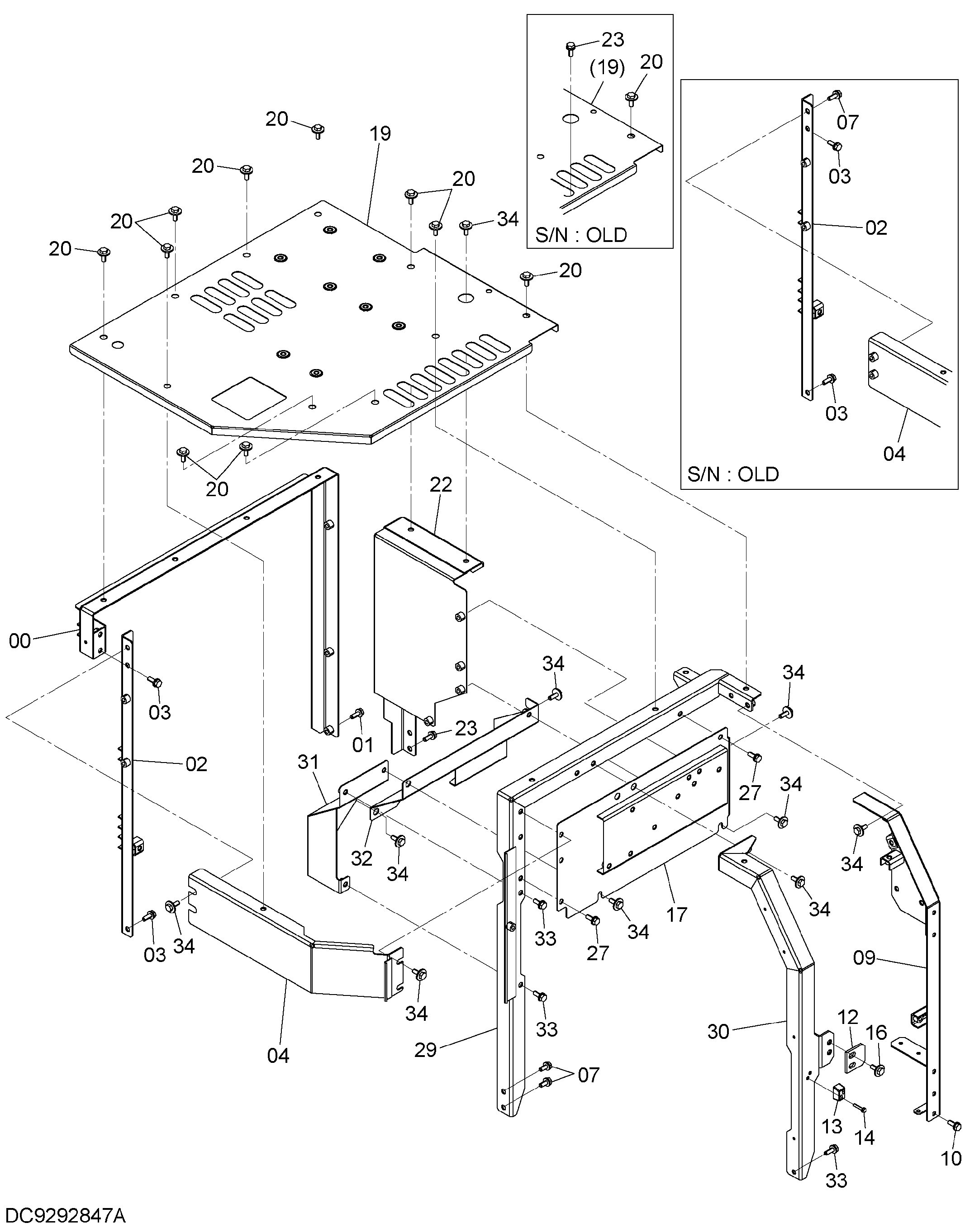

Заводская схема «Крышка (3)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051164 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8114313 | Опора | 1 |
| 03 | J271030 | Болт с шайбой | 3 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8114323 | Опора | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 7055304 | Опора | 1 |
| 10 | J271030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4638905 | Ограничитель | 1 |
| 13 | 4652573 | Ограничитель | 1 |
| 14 | J260635 | Болт с шайбой | 2 |
| 14A | J900635 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 16 | J281030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | 8114452 | Крышка | 1 |
| 19 | 7055302 | Крышка | 1 |
| 20 | J281030 | Болт с шайбой | 10 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 7055390 | Опора | 1 |
| 23 | J271030 | Болт с шайбой | 3 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 23 | J271030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 7056531 | Опора | 1 |
| 30 | 7056530 | Опора | 1 |
| 31 | 8117127 | Крышка | 1 |
| 32 | 8117128 | Крышка | 1 |
| 33 | J271030 | Болт с шайбой | 3 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J281030 | Болт с шайбой | 13 |
| 34A | J901030 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 34 | J281030 | Болт с шайбой | 16 |
| 34A | J901030 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
