Пилотные гидролинии (D) — HITACHI ZX145W-3

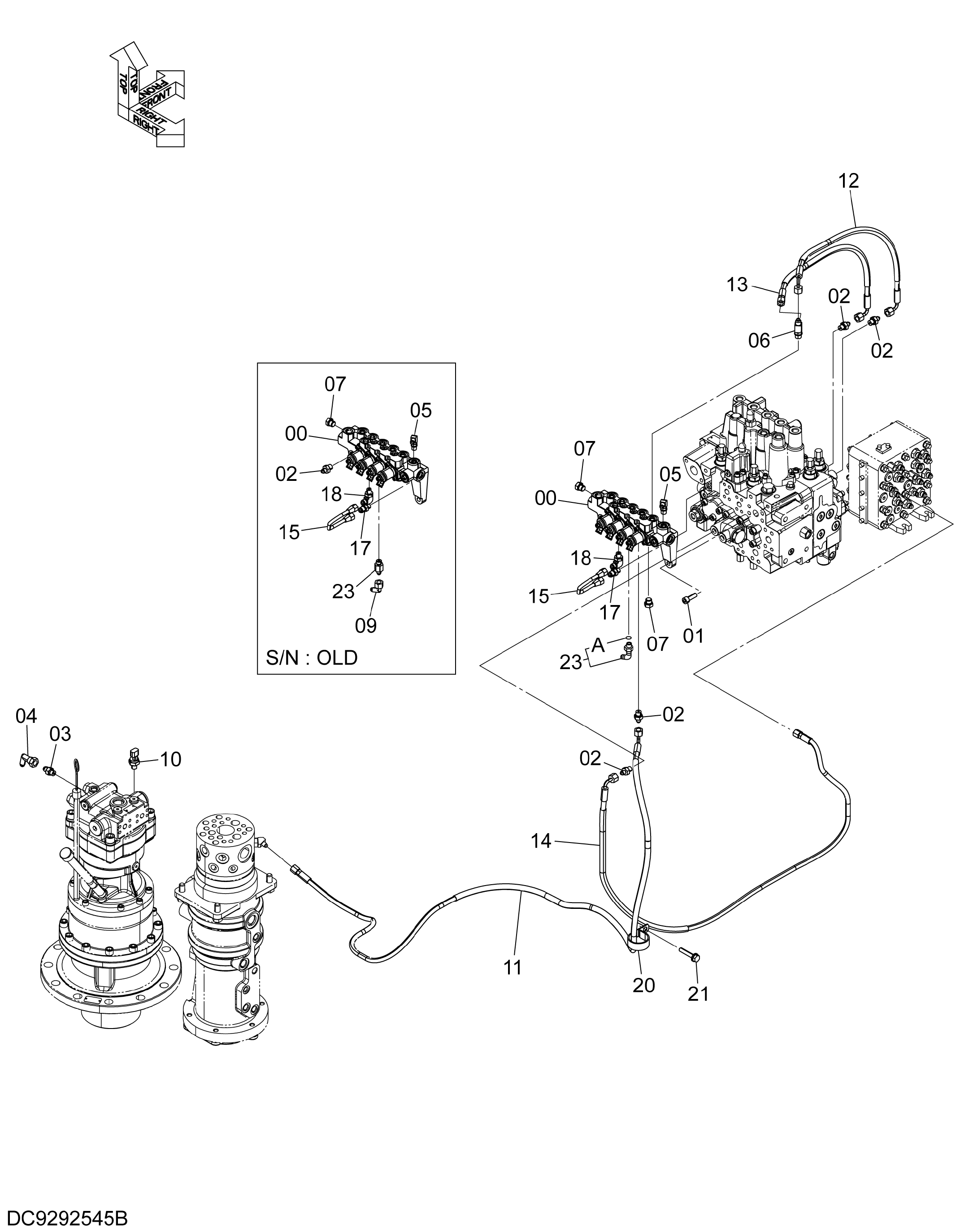

Заводская схема «Пилотные гидролинии (D)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9246518 | Электромагнитный клапан | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | A852122 | Адаптер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4346096 замена: 4279119 | Унион S | 1 |
| 10 | 4436535 | Датчик давления | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9270704 | В сборе шланг | 1 |
| 11A | 4662299 | Шланг | 1 |
| 11B | 4327293 | Трубка спирал | 2 |
| 12 | 9266162 | В сборе шланг | 1 |
| 12A | 4657569 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 1 |
| 13 | 9266165 | В сборе шланг | 1 |
| 13A | 4657572 | Шланг | 1 |
| 13B | 4327293 | Трубка спирал | 1 |
| 14 | 9270846 | В сборе шланг | 1 |
| 14A | 4662524 | Шланг | 1 |
| 14B | 4327293 | Трубка спирал | 1 |
| 15 | 4655520 | Трубка | 1 |
| 17 | 4255304 | Штуцер трубки | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4293950 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4190265 | Зажим | 1 |
| 21 | J271055 | Болт с шайбой | 1 |
| 21A | J901055 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4209776 замена: 4279119 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4279119 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
