Аутригер — HITACHI ZX145W-3

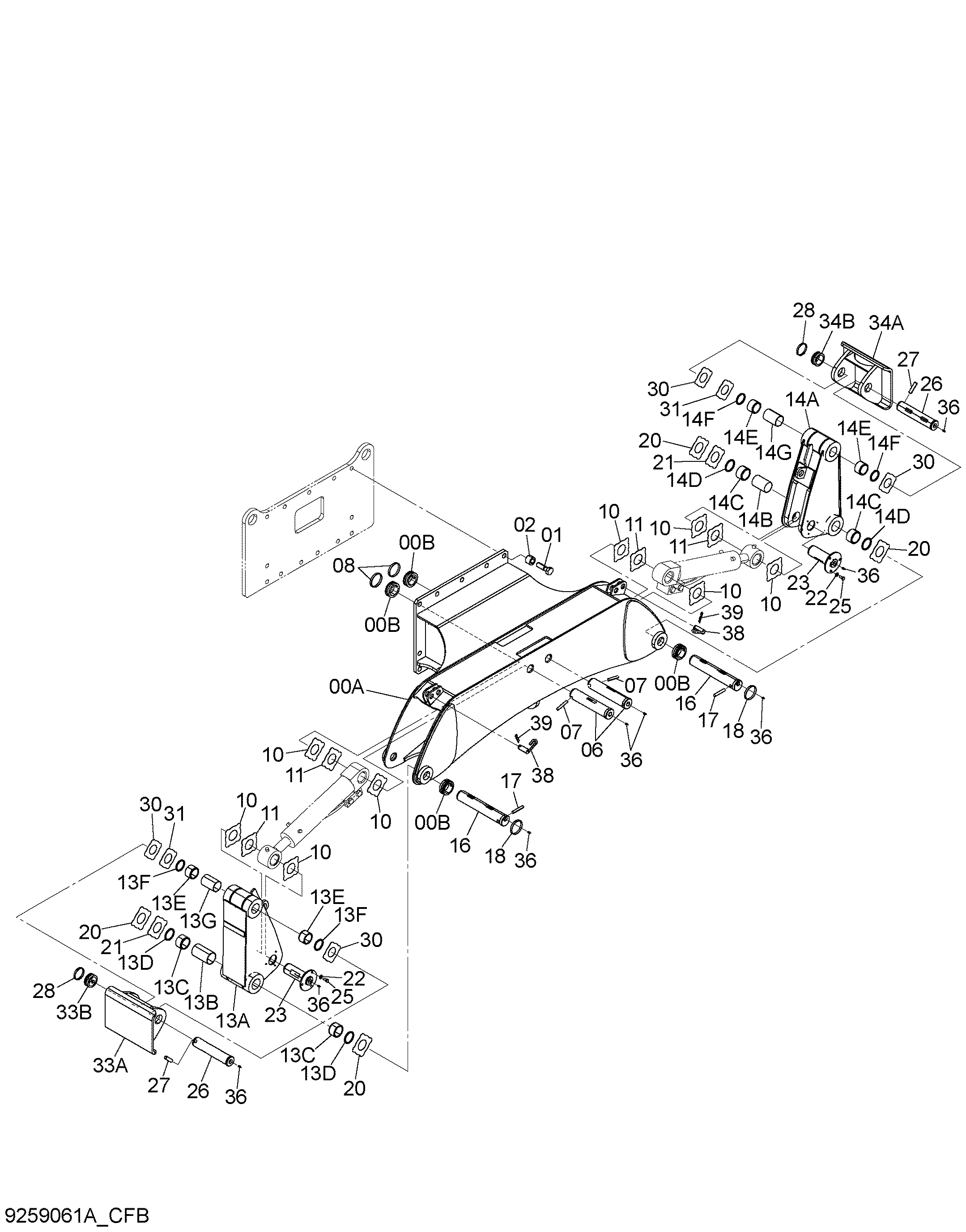

Заводская схема «Аутригер» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7049932	Беам оут-риггер	1
00A	6024313	Беам оут-риггер	1
00B	4197034	Ограничитель	4
01	J933000	Болт	13
02	4483517	Проставка	13
06	3097730	Палец	2
07	4098717	Палец	2
08	4098716	Кольцо	2
10	4444288	Упорная пластина	8
11	4444289	Упорная пластина	4
13	8097852	Аутригер (A)	1
13A	7047068	Аутригер (A)	1
13B	4485027	Проставка	1
13C	4196106	Втулка	2
13D	4084578	Пылезащитное уплотнение	2
13E	4197536	Втулка	2
13F	4065687	Пылезащитное уплотнение	2
13G	4600056	Проставка	1
14	8097857	Аутригер (B)	1
14A	7047078	Аутригер (B)	1
14B	4485027	Проставка	1
14C	4196106	Втулка	2
14D	4084578	Пылезащитное уплотнение	2
14E	4197536	Втулка	2
14F	4065687	Пылезащитное уплотнение	2
14G	4600056	Проставка	1
16	3096936	Палец	2
17	4098717	Палец	2
18	4098716	Кольцо	2
20	4444288	Упорная пластина	4
21	4444289	Упорная пластина	2
22	J222012	Шайба	6
23	8091433	Палец	2
25	J921230	Болт	6
26	3037763	Палец	2
27	4107899	Палец	2
28	4065688	Кольцо	2
30	4444290	Упорная пластина	4
31	4444291	Упорная пластина	2
33	9765625	Флоат (A)	1
33A	8103202	Поплавок	1
33B	4198385	Ограничитель	1
34	9765611	Флоат (B)	1
34A	8103202	Поплавок	1
34B	4198385	Ограничитель	1
36	J75481	Пресс-маслёнка	8
38	9726346	Стопорный палец	2
39	487041	Стопорный палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
