Пилотные гидролинии (E-1) — HITACHI ZX145W-3

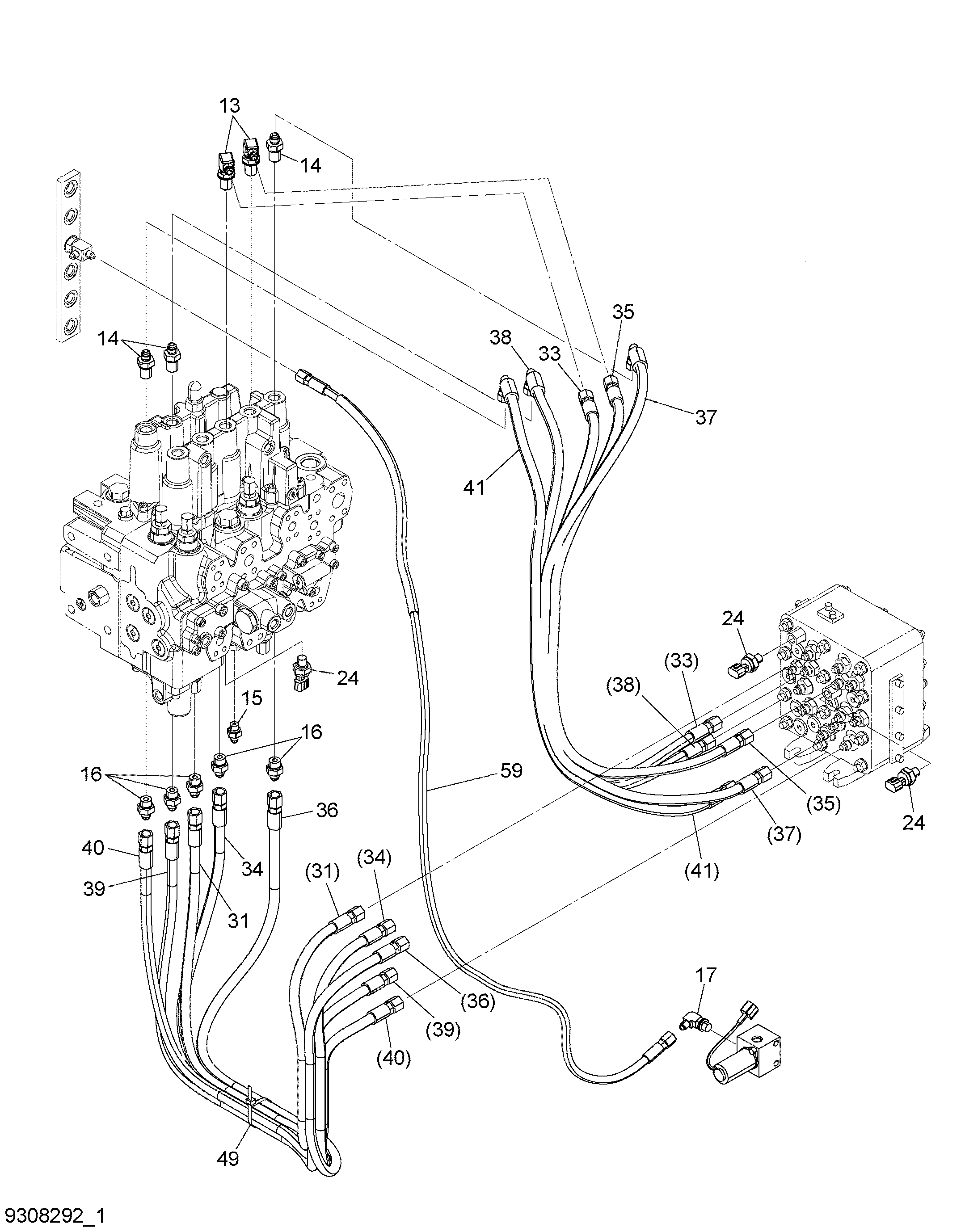

Заводская схема «Пилотные гидролинии (E-1)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4208913 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4202422 | Адаптер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4634365 | Шланг | 1 |
| 33 | 4670667 | Шланг | 1 |
| 34 | 4657604 | Шланг | 1 |
| 35 | 4670668 | Шланг | 1 |
| 36 | 4657606 | Шланг | 1 |
| 37 | 4657607 | Шланг | 1 |
| 38 | 4657608 | Шланг | 1 |
| 39 | 4437660 | Шланг | 1 |
| 40 | 4657610 | Шланг | 1 |
| 41 | 4657611 | Шланг | 1 |
| 49 | 4323613 | Ленточный зажим | 1 |
| 59 | 9284070 | В сборе шланг | 1 |
| 59A | 4677081 | Шланг | 1 |
| 59B | 4327293 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
