Рама — HITACHI ZX145W-3

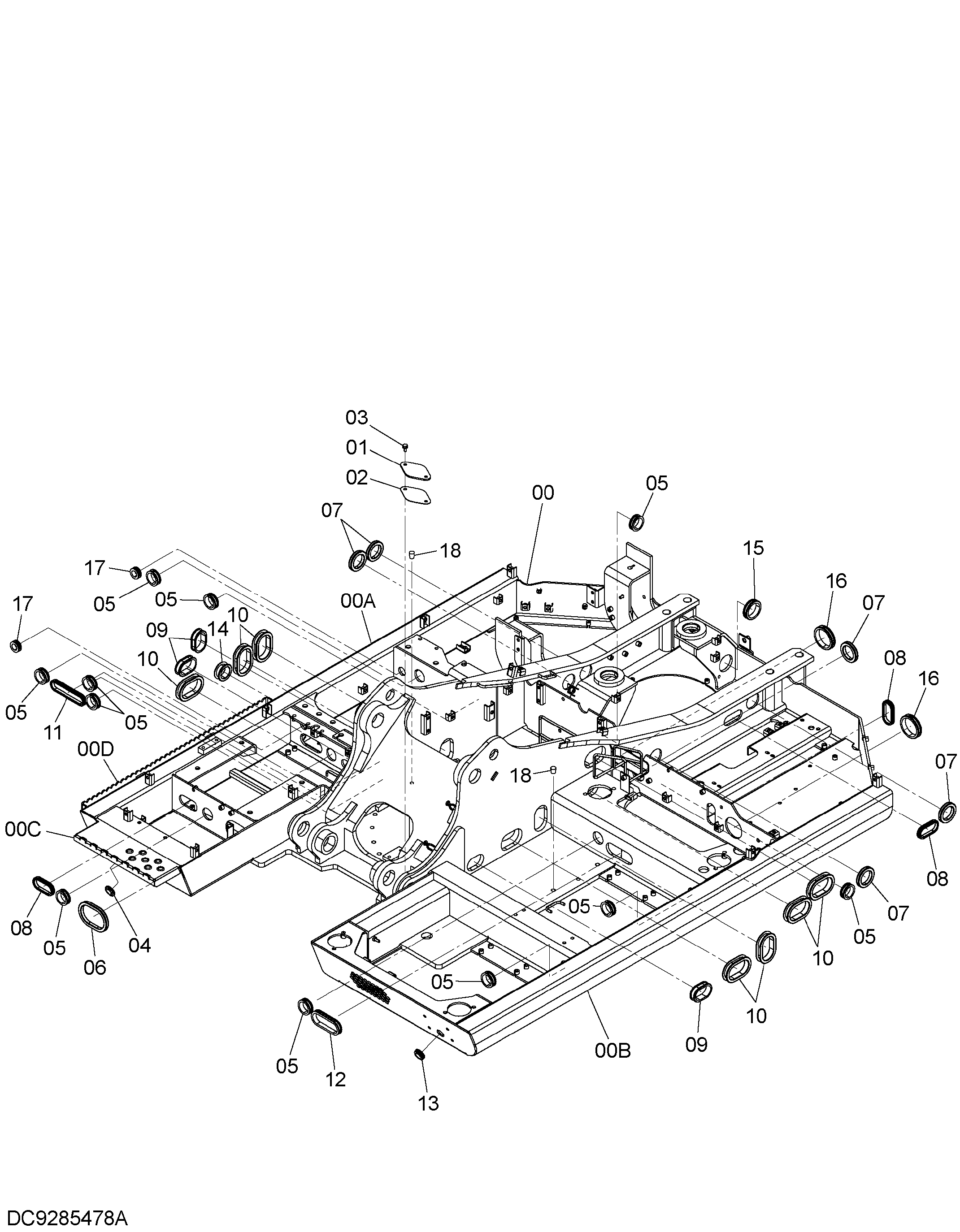

Заводская схема «Рама» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011926 | Рама основной | 1 |
| 00A | 4647365 | Трубка | 1 |
| 00B | 4647016 | Трубка | 1 |
| 00C | 3115689 | Ступень | 1 |
| 00D | 8108809 | Ступень | 1 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4184582 | Резиновая втулка | 1 |
| 05 | 4201749 | Резиновая втулка | 11 |
| 06 | 4201751 | Резиновая втулка | 1 |
| 07 | 4211191 | Резиновая втулка | 5 |
| 08 | 4213559 | Резиновая втулка | 3 |
| 09 | 4259765 | Резиновая втулка | 3 |
| 10 | 4276337 | Резиновая втулка | 7 |
| 11 | 4293794 | Резиновая втулка | 1 |
| 12 | 4293803 | Резиновая втулка | 1 |
| 13 | 4312368 | Резиновая втулка | 1 |
| 14 | 4338858 | Резиновая втулка | 1 |
| 15 | 4292762 | Резиновая втулка | 1 |
| 16 | 4345810 | Резиновая втулка | 2 |
| 17 | 4279257 | Резиновая втулка | 2 |
| 18 | 4663727 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
