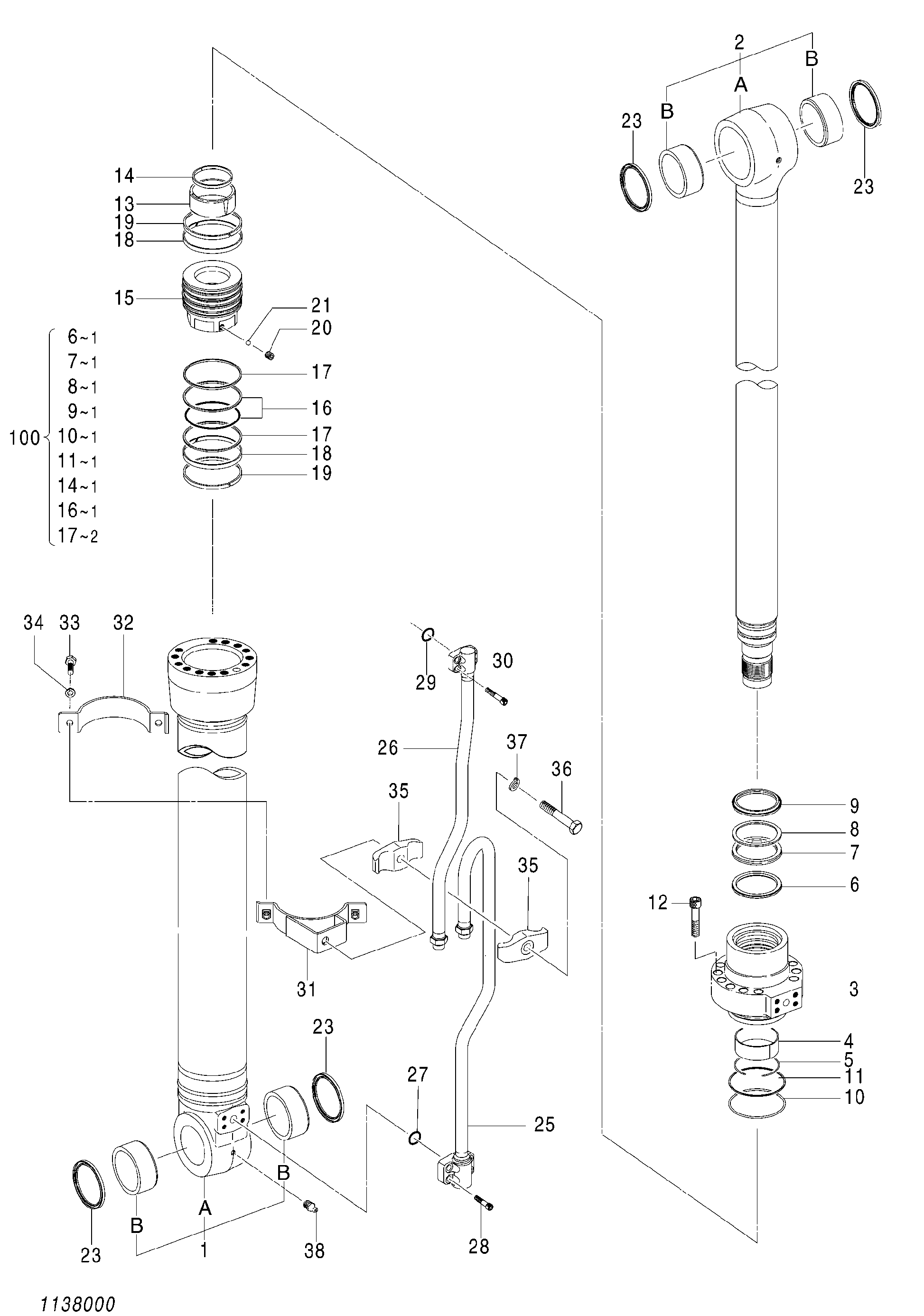

Гидроцилиндр стрелы (левый)(2P-BOOM) — HITACHI ZX145W-3

Заводская схема «Гидроцилиндр стрелы (левый)(2P-BOOM)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4646493	Гидроцилиндр стрелы (левый)	1
1	1137801	Труба гидроцилиндра в сборе	1
1B	4352638	Втулка пальца	2
2	1137802	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	1137803	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0789908	Кольцо	1
7	0789909	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	M341465	Болт с внутренним шестигранником	12
13	0409606	Амортизирующий подшипник	1
14	0675106	Уплотнение амортизатор	1
15	1119403	Поршень	1
16	0310508	Кольцо уплотнение в сборе	1
17	0408809	Опорное кольцо	2
18	0907801	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310612	Установочный винт	1
21	0111818	Шарик	1
23	4084578	Грязесъёмное кольцо	4
25	4680354	Трубка	1
26	4680355	Трубка	1
27	4506430	Уплотнительное кольцо	1
28	M341030	Болт с внутренним шестигранником	4
29	4509181	Уплотнительное кольцо	1
30	M340825	Болт с внутренним шестигранником	4
31-37	0907705	Комплект лента	1
31	0907706	Лента	1
32	0310707	Лента	1
33	J901035	Болт	2
34	A590910	Шайба	2
35	0310312	Держатель	2
36	0224115	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	1
100	4663494	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
