Запасные педаль — HITACHI ZX145W-3

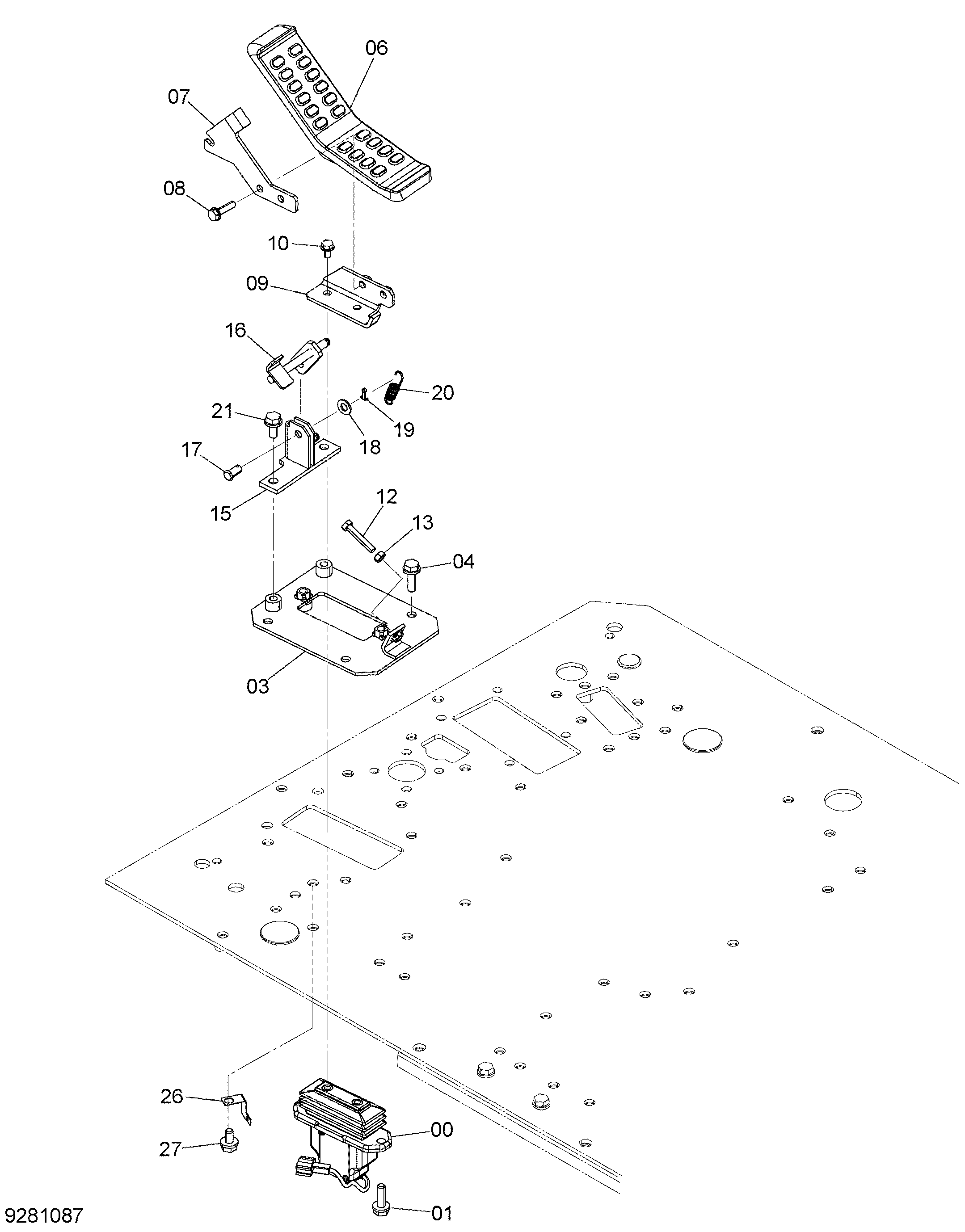

Заводская схема «Запасные педаль» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9230869 | Рычаг электрический | 1 |
| 01 | J271035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7053429 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 3 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 1033219 | Педаль | 1 |
| 07 | 3110840 | Кронштейн | 1 |
| 08 | J260835 | Болт с шайбой | 2 |
| 08A | J900835 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 8110646 | Кронштейн | 1 |
| 10 | J260816 | Болт с шайбой | 2 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4317640 | Болт | 1 |
| 13 | M500807 | Гайка | 1 |
| 15 | 9766876 | Кронштейн | 1 |
| 16 | 9766167 | Ограничитель | 1 |
| 17 | 4287795 | Палец | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | A763016 | Шплинт | 1 |
| 20 | 4279604 | Пружина | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 26 | 4667868 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
