Поворот мотион сигнализация — HITACHI ZX145W-3

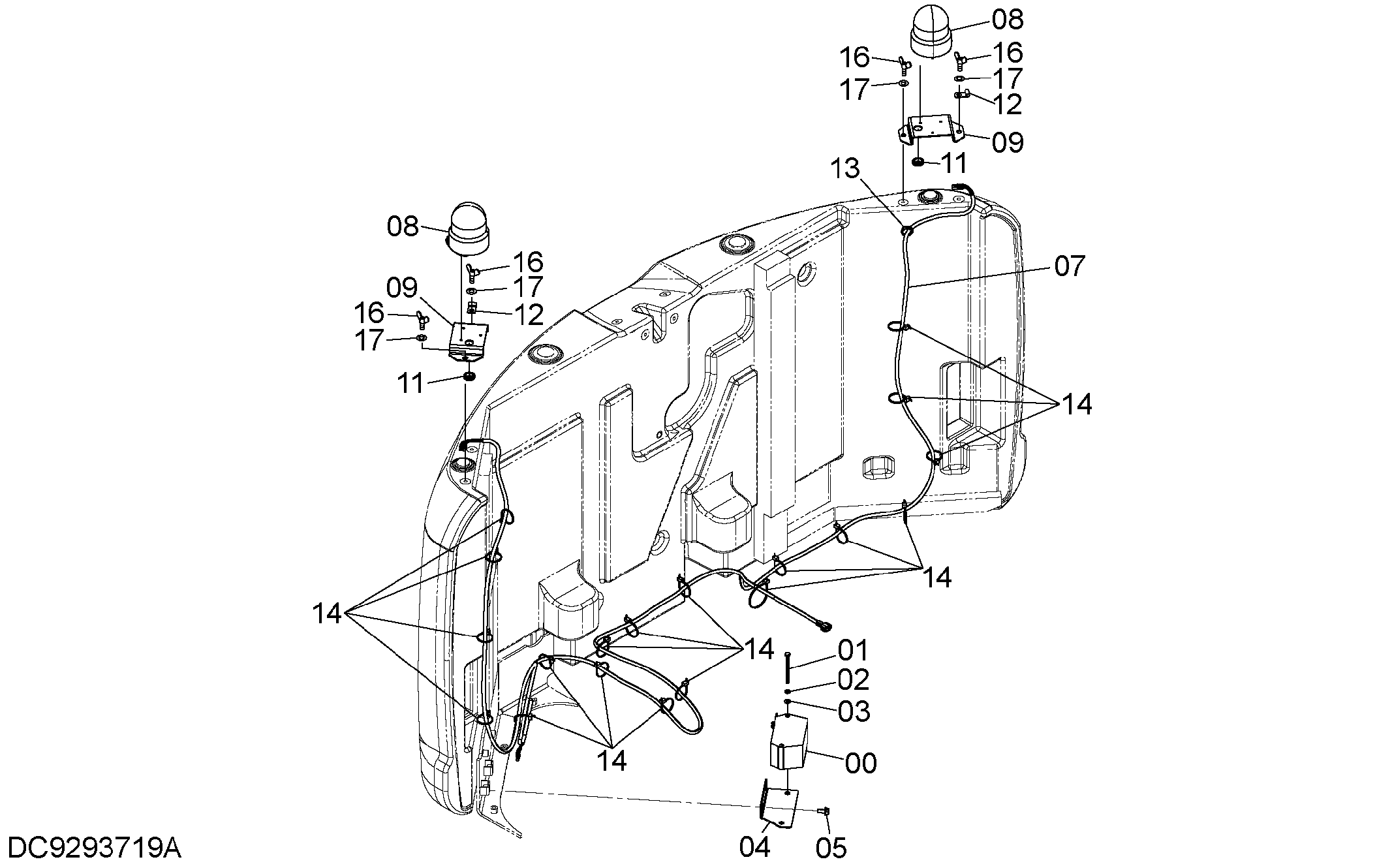

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637647 | Зуммер | 1 |
| 01 | J900800 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 04 | 9769892 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 3109743 | Жгут проводов | 1 |
| 08 | 4310604 | Патлите | 2 |
| 08A | 4614254 | Крышка | 1 |
| 08B | 4619772 | Лампа | 1 |
| 09 | 4688298 | Кронштейн | 2 |
| 11 | 94-2816 | Резиновая втулка | 2 |
| 12 | 4190261 | Зажим | 2 |
| 13 | 4313586 | Резиновая втулка | 1 |
| 14 | 4055312 | Ленточный зажим | 19 |
| 16 | 4652648 | Болт поворот | 4 |
| 17 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
