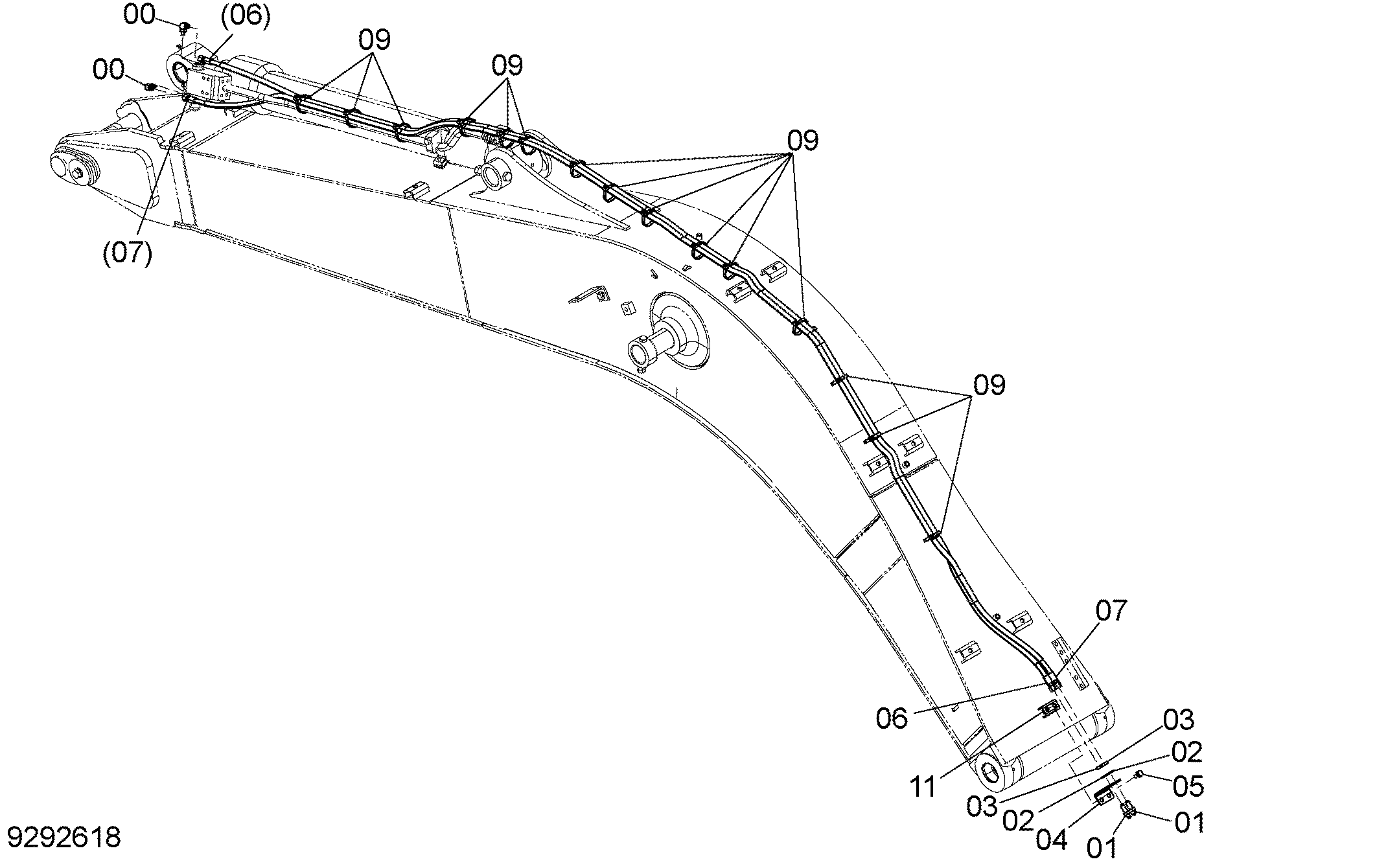

Шланг защита от разрыва клапан трубопроводы (рукоять)(стрела 5.0m)(2) — HITACHI ZX145W-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(стрела 5.0m)(2)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4202532 | Адаптер | 2 |
| 02 | A590116 | Плоская шайба | 2 |
| 03 | 4202531 | Гайка | 2 |
| 04 | 4654129 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 9292619 | В сборе шланг | 1 |
| 06A | 4686624 | Шланг (AP) | 1 |
| 06B | 4327293 | Защитный кожух | 12 |
| 07 | 9292620 | В сборе шланг | 1 |
| 07A | 4686625 | Шланг (DR) | 1 |
| 07B | 4327293 | Защитный кожух | 12 |
| 09 | 4323613 | Ленточный зажим | 15 |
| 11 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
