Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX145W-3

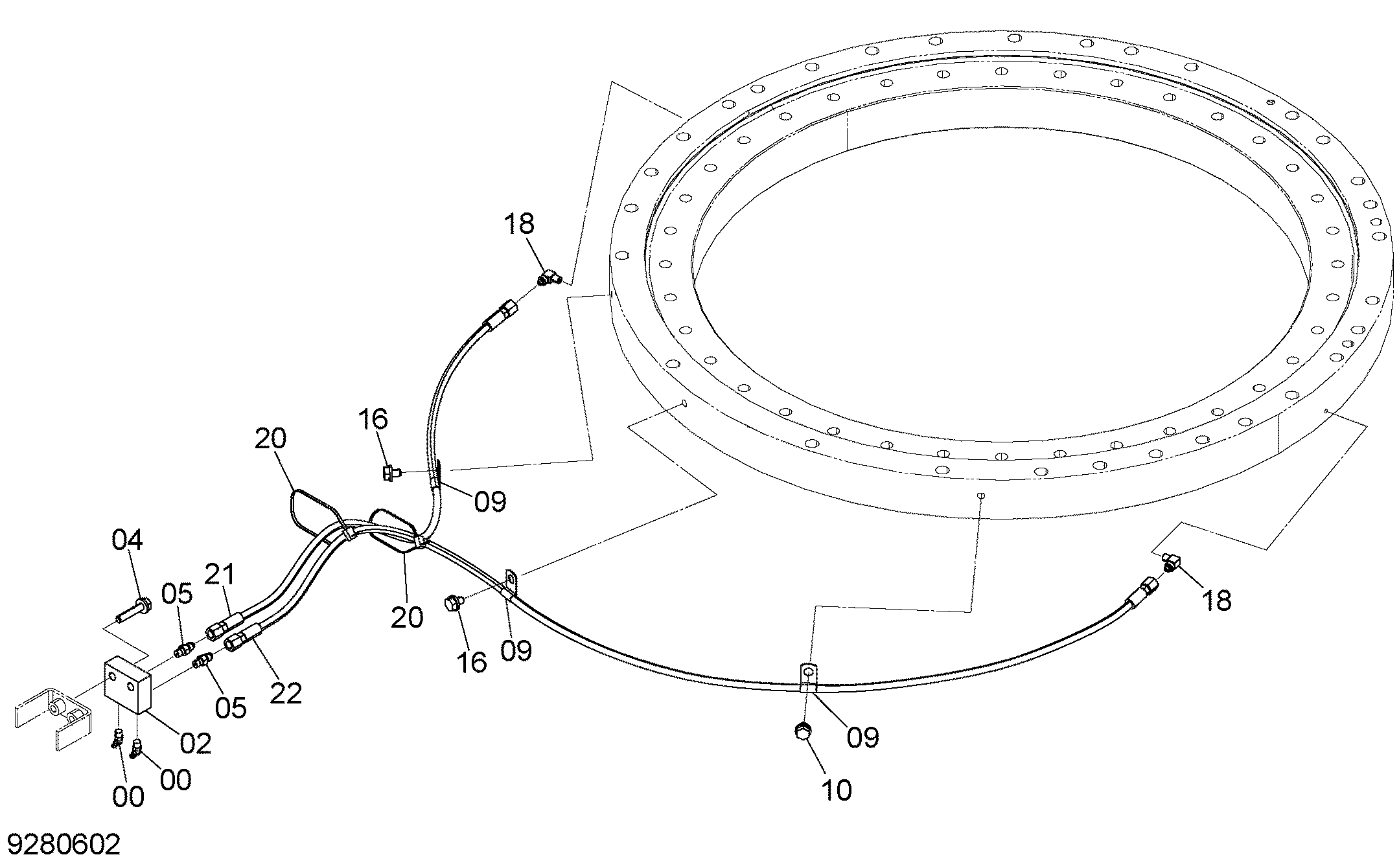

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75581 | Пресс-маслёнка | 2 |
| 02 | 4667670 | Блок | 1 |
| 04 | J271050 | Болт с шайбой | 2 |
| 04A | J901050 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4298744 | Адаптер | 2 |
| 09 | 4190261 | Зажим | 3 |
| 10 | J271016 | Болт с шайбой | 1 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 16 | J271016 | Болт с шайбой | 2 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4298746 | Угловой штуцер | 2 |
| 20 | 4055312 | Ленточный зажим | 2 |
| 21 | 4673690 | Пластиковый шланг | 1 |
| 22 | 4673723 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
