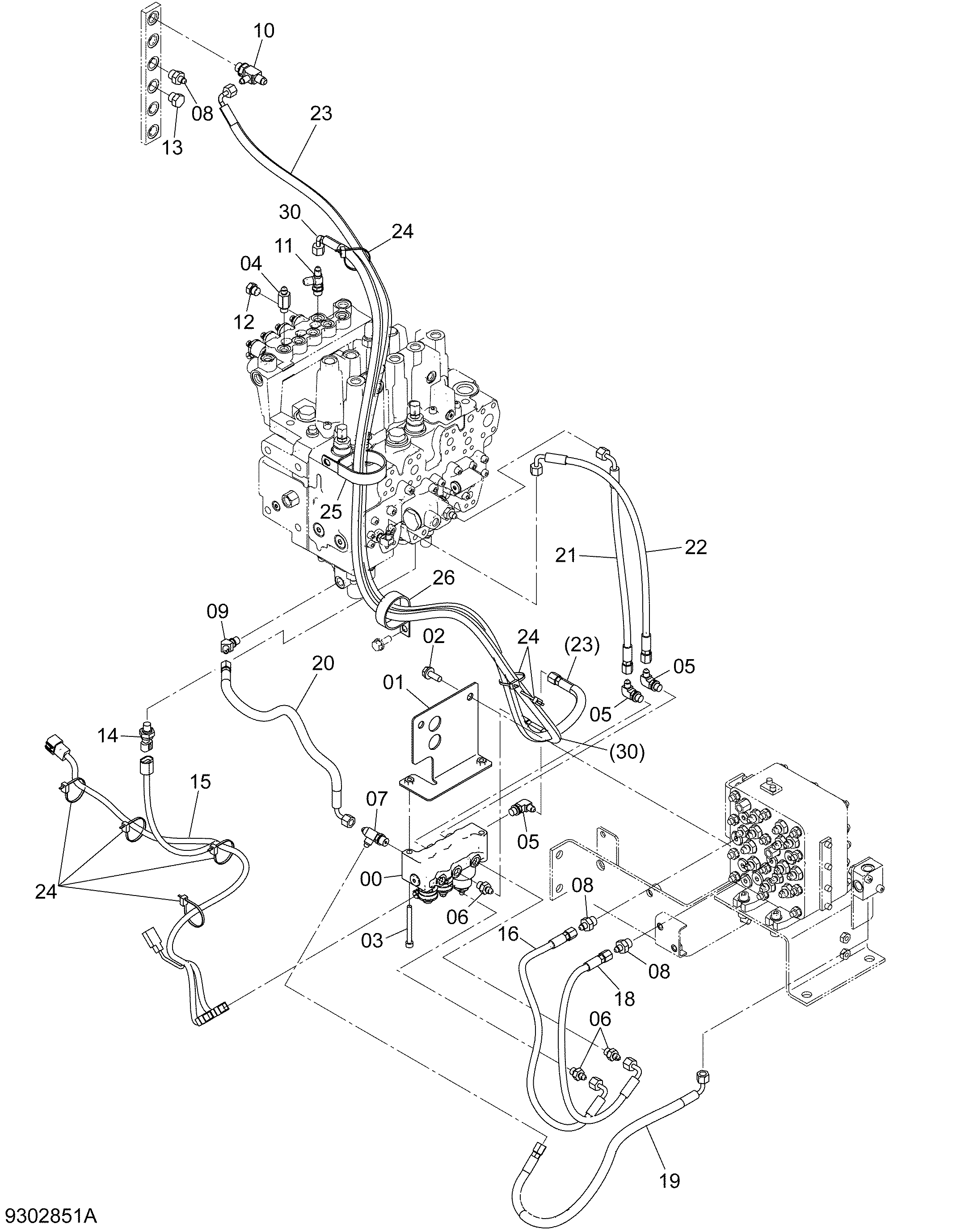

Пилотные гидролинии (поток производительность селектор)(2P-BOOM) — HITACHI ZX145W-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2P-BOOM)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9263559 замена: 9285404 | Электромагнитный клапан | 1 |
| 00 | 9285404 | Электромагнитный клапан | 1 |
| 01 | 8117495 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J780880 | Болт с внутренним шестигранником | 2 |
| 04 | 4270517 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852222 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246385 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239712 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 3115973 | Жгут проводов | 1 |
| 16 | 4436299 | Шланг | 1 |
| 18 | 4635378 | Шланг | 1 |
| 19 | 9296104 | В сборе шланг | 1 |
| 19A | 4436299 | Шланг | 1 |
| 19B | 4327293 | Трубка спирал | 1 |
| 20 | 9235129 | В сборе шланг | 1 |
| 20A | 4470392 | Шланг | 1 |
| 20B | 4327293 | Трубка спирал | 1 |
| 21 | 4442219 | Шланг | 1 |
| 22 | 4436298 | Шланг | 1 |
| 23 | 9301888 | В сборе шланг | 1 |
| 23A | 4699090 | Шланг | 1 |
| 23B | 4327293 | Трубка спирал | 3 |
| 24 | 4055312 | Ленточный зажим | 7 |
| 25 | 4204136 | Зажим | 1 |
| 26 | 4193816 | Зажим | 1 |
| 30 | 9232961 | В сборе шланг | 1 |
| 30A | 4611679 | Шланг | 1 |
| 30B | 4327293 | Трубка спирал | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
