Подвеска трубопроводы (3) — HITACHI ZX145W-3

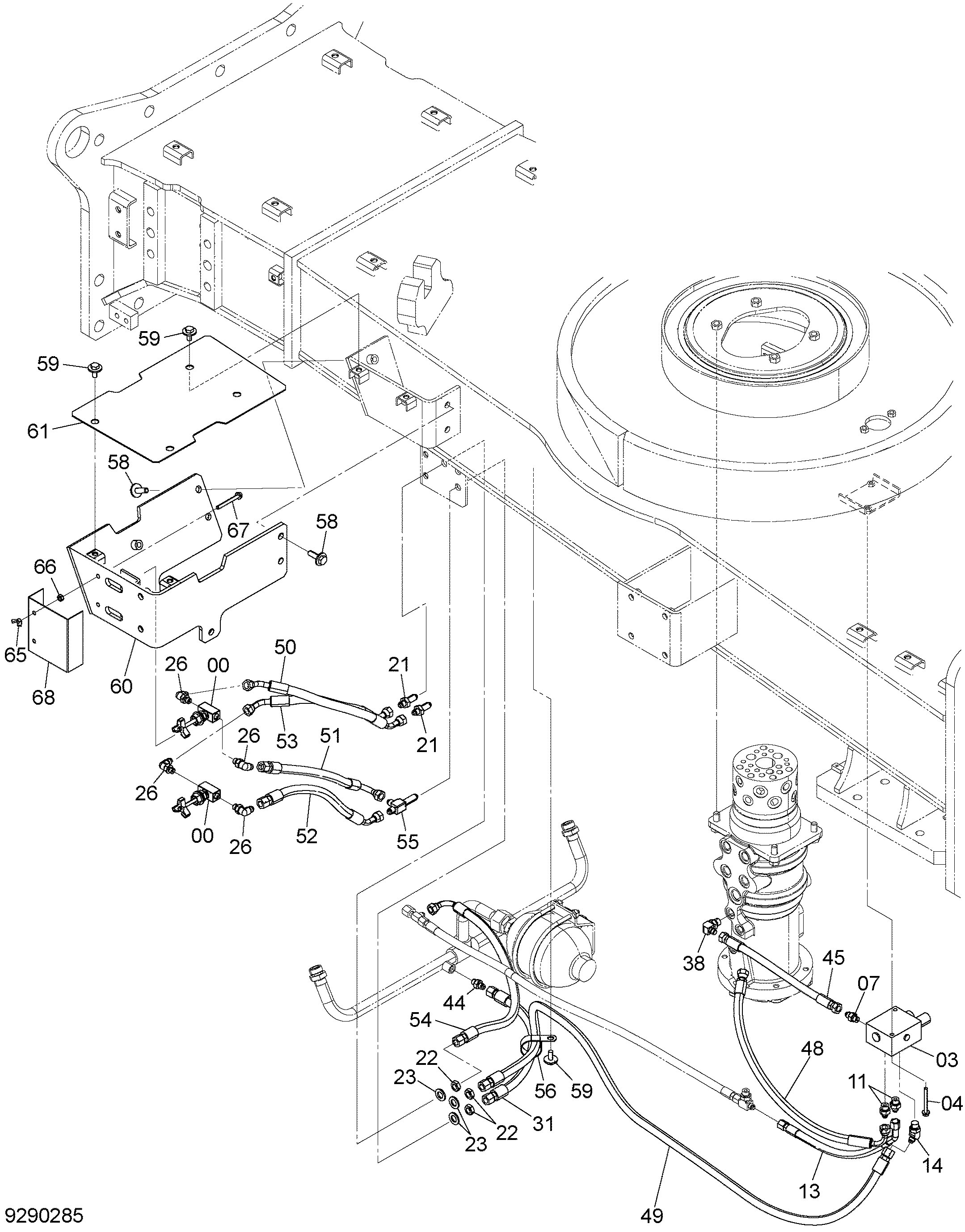

Заводская схема «Подвеска трубопроводы (3)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430331 | Запорный клапан | 2 |
| 03 | 4416067 | Гидрораспределитель | 1 |
| 04 | J260870 | Болт с шайбой | 2 |
| 04A | J900870 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | A852123 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9223915 | Шланг в сборе | 1 |
| 13A | 4436264 | Шланг | 1 |
| 13B | 4327293 | Трубка спирал | 1 |
| 14 | A852233 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4202532 | Адаптер | 2 |
| 22 | 4202531 | Гайка | 3 |
| 23 | A590116 | Плоская шайба | 3 |
| 26 | A852323 | Угловой штуцер | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 9307114 | Шланг в сборе | 1 |
| 31A | 4619099 | Шланг | 1 |
| 31B | 4327294 | Трубка спирал | 1 |
| 38 | A852333 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852123 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 9296495 | Шланг в сборе | 1 |
| 45A | 4266473 | Шланг | 1 |
| 45B | 4327293 | Трубка спирал | 1 |
| 48 | 9293613 | Шланг в сборе | 1 |
| 48A | 4351104 | Шланг | 1 |
| 48B | 4327293 | Трубка спирал | 1 |
| 49 | 9291774 | Шланг в сборе | 1 |
| 49A | 4304424 | Шланг | 1 |
| 49B | 4327293 | Трубка спирал | 5 |
| 50 | 4695977 | Шланг | 1 |
| 51 | 4695968 | Шланг | 1 |
| 52 | 4695969 | Шланг | 1 |
| 53 | 4695981 | Шланг | 1 |
| 54 | 9205732 | Шланг в сборе | 1 |
| 54A | 4457503 | Шланг | 1 |
| 54B | 4327293 | Трубка спирал | 1 |
| 55 | 4247260 | Тройник | 1 |
| 56 | 4193848 | Зажим | 1 |
| 58 | J281240 | Болт с шайбой | 4 |
| 58A | J901240 | Болт | 1 |
| 58B | 4249324 | Шайба | 1 |
| 59 | J281025 | Болт с шайбой | 5 |
| 59A | J901025 | Болт | 1 |
| 59B | 4486055 | Шайба | 1 |
| 60 | 6027036 | Кронштейн | 1 |
| 61 | 4695777 | Крышка | 1 |
| 65 | M570008 | Гайка винг | 2 |
| 66 | J950008 | Гайка | 2 |
| 67 | J260870 | Болт с шайбой | 2 |
| 67A | J900870 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 68 | 4700653 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
