Пилотные гидролинии (J) — HITACHI ZX145W-3

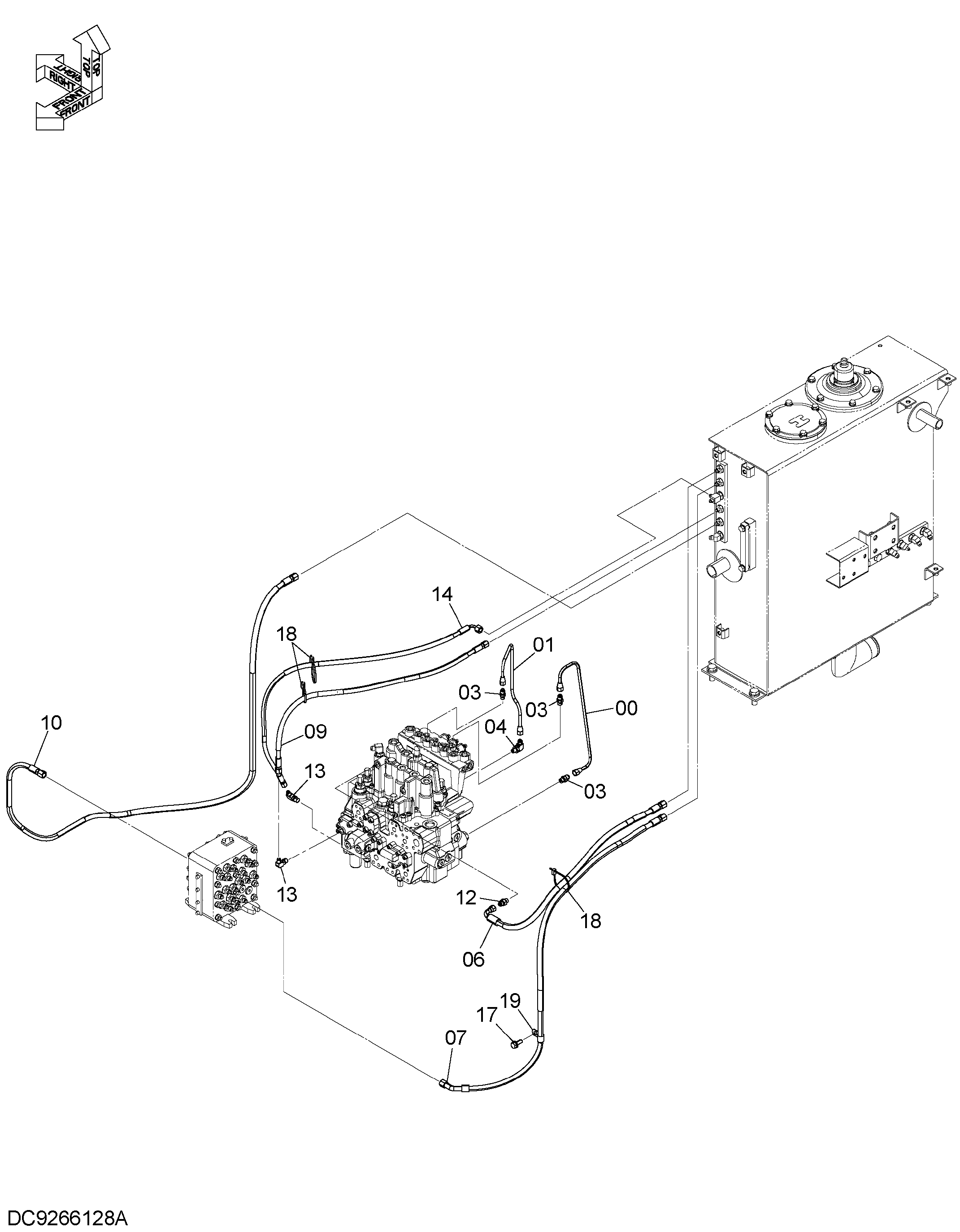

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655523 | Трубка | 1 |
| 01 | 4655506 | Трубка | 1 |
| 03 | 4255304 | Штуцер трубки | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9266218 | В сборе шланг | 1 |
| 06A | 4657628 | Шланг | 1 |
| 06B | 4327293 | Трубка спирал | 2 |
| 07 | 9266219 | В сборе шланг | 1 |
| 07A | 4657629 | Шланг | 1 |
| 07B | 4327293 | Трубка спирал | 2 |
| 09 | 9266221 | В сборе шланг | 1 |
| 09A | 4657631 | Шланг | 1 |
| 09B | 4327293 | Трубка спирал | 2 |
| 10 | 9266222 | В сборе шланг | 1 |
| 10A | 4657632 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 3 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9284071 | В сборе шланг | 1 |
| 14A | 4677086 | Шланг | 1 |
| 14B | 4327293 | Трубка спирал | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4055312 | Ленточный зажим | 3 |
| 19 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
