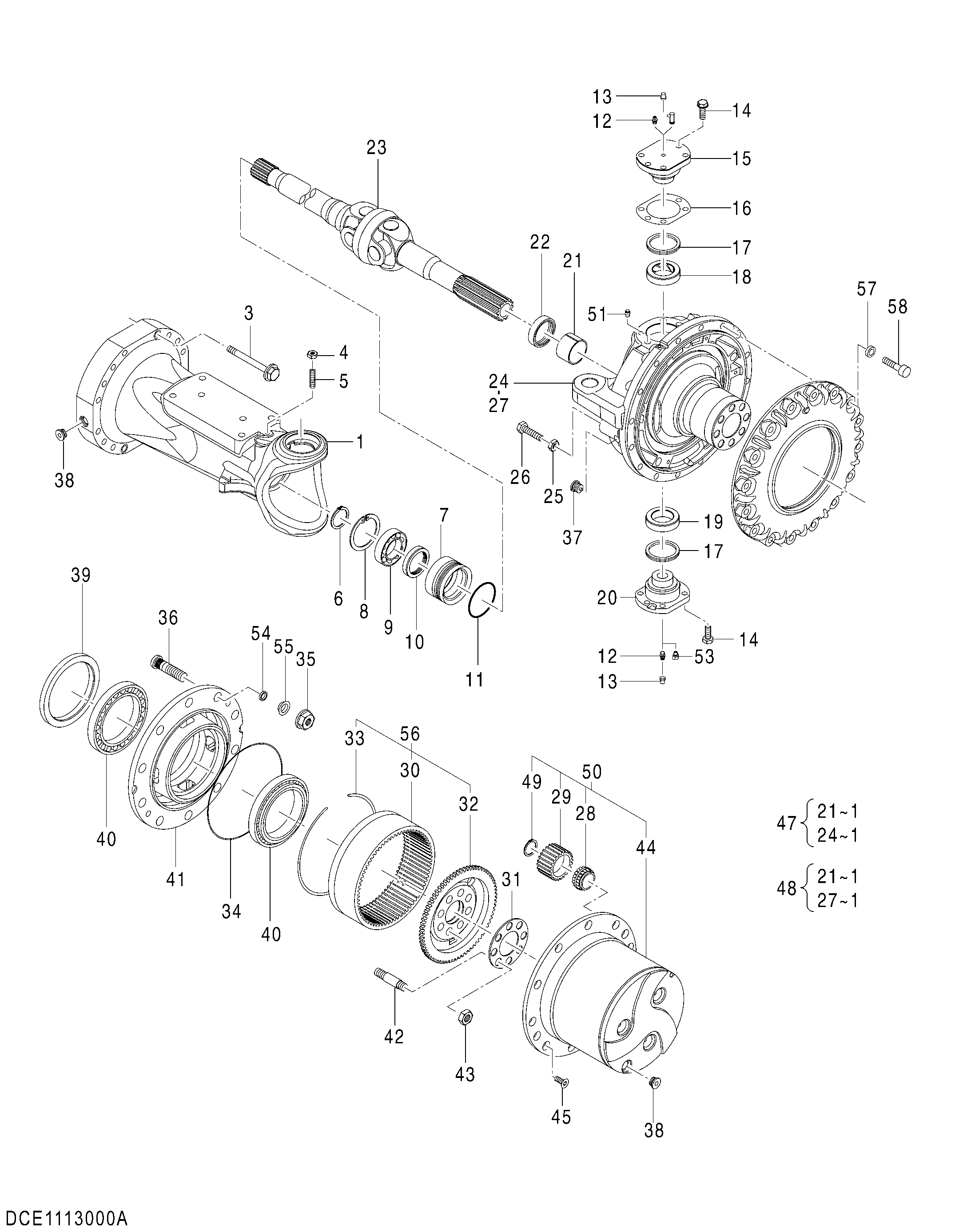

Мост передний (3/5) — HITACHI ZX145W-3

Заводская схема «Мост передний (3/5)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4654401	Мост передний (3/5)	1
1	1113001	Мост	2
3	1113002	Болт	32
4	1113003	Гайка	2
5	1113004	Болт	2
6	1113005	Стопорное кольцо	2
7	1113006	Шестерня редуктион	2
8	1112805	Стопорное кольцо	2
9	1113007	Шариковый подшипник	2
10	1113008	Уплотнение	2
11	1113009	Уплотнительное кольцо	2
12	1113046	Пресс-маслёнка	2
13	1113010	Пробка	4
14	1112904	Болт	24
15	1113011	Палец	2
16	1113012	Регулировочная шайба	2
17	1113013	Уплотнение	2
18	1113014	Втулка	2
19	1113015	Втулка	2
20	1113016	Палец	2
21	1113017	Втулка	1
22	1113018	Уплотнение	2
23	1113019	Соединение	2
25	1113021	Гайка	4
26	1113022	Болт	4
28	1113024	Подшипник	6
29	1113025	Шестерня	6
30	1113026	Коронная шестерня	2
31	1113027	Пластина	2
32	1113028	Коронная шестерня	2
33	1113029	Стопорное кольцо	2
34	1112806	Уплотнительное кольцо	2
35	4699435	Гайка	20
36	1113031	Болт	20
37	1112812	Пробка магнит	2
38	1113032	Пробка	4
39	1113033	Уплотнение	2
40	1113034	Роликовый подшипник	4
41	1113035	HUB	2
42	1113036	Болт шпилька	16
43	1113037	Гайка	16
44	1113038	Водило	2
45	1113039	Болт	4
47	1113040	Корпус (правый) в сборе	1
48	1113041	Корпус (левый) в сборе	1
49	1113042	Уплотнение	6
50	1113043	Водило в сборе	2
51	1113044	Пробка	4
53	1113020	Пресс-маслёнка	2
54	4699459	Кольцо	20
55	4699458	Пружинная шайба	20
56	1113048	Шестерня кольцо в сборе	2
57	1113606	Шайба	32
58	1113607	Болт	32

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
