Гидромолот, гидроножницы без детали — HITACHI ZX145W-3

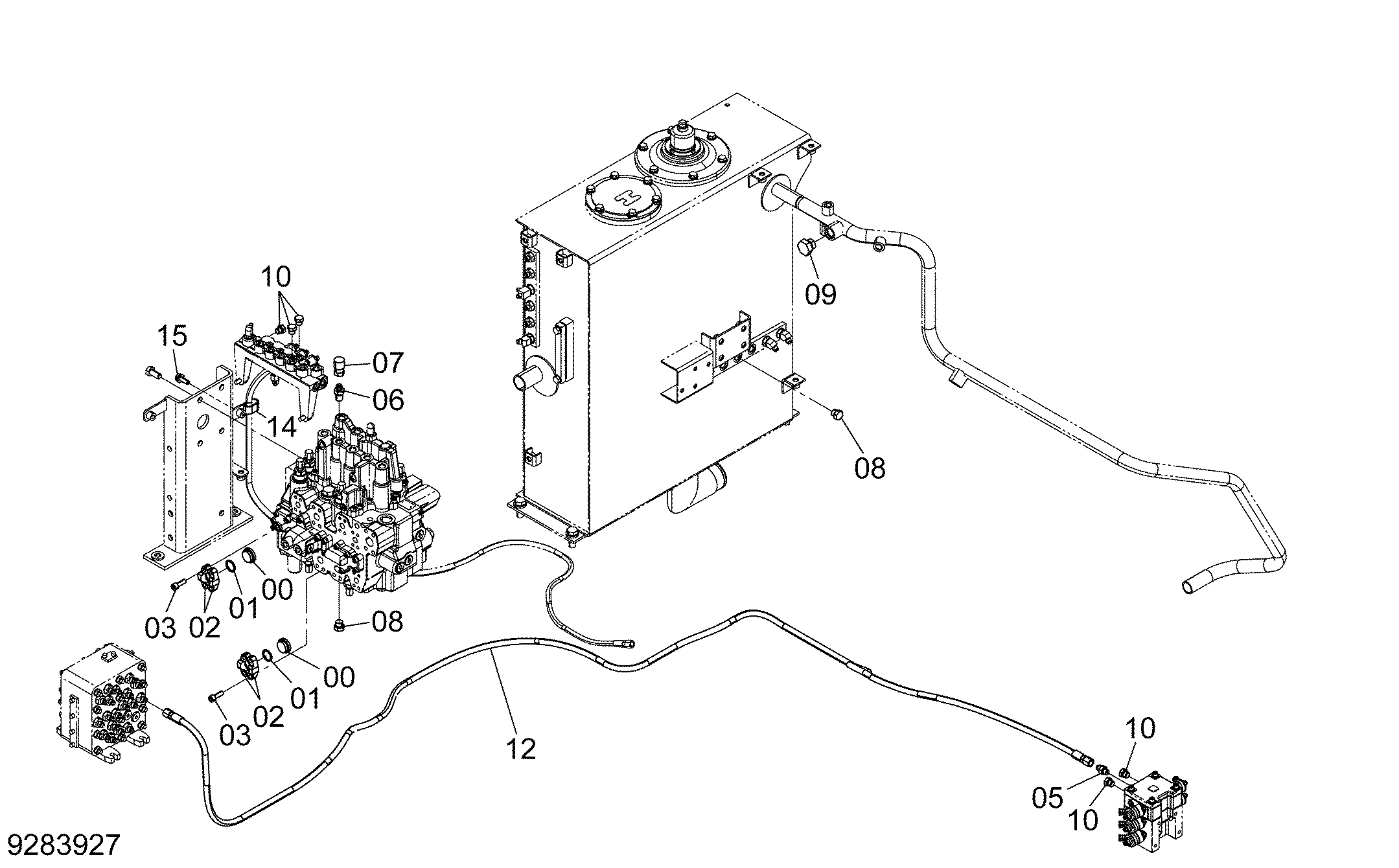

Заводская схема «Гидромолот, гидроножницы без детали» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4183242 | Крышка | 2 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4202422 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4223518 | Пробка унион | 1 |
| 08 | A885003 | Пробка | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885006 | Пробка | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A885002 | Пробка | 5 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4656832 | Шланг | 1 |
| 14 | 4190282 | Зажим | 1 |
| 15 | J271030 | Болт с шайбой | 1 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
