Подвеска трубопроводы (2) — HITACHI ZX145W-3

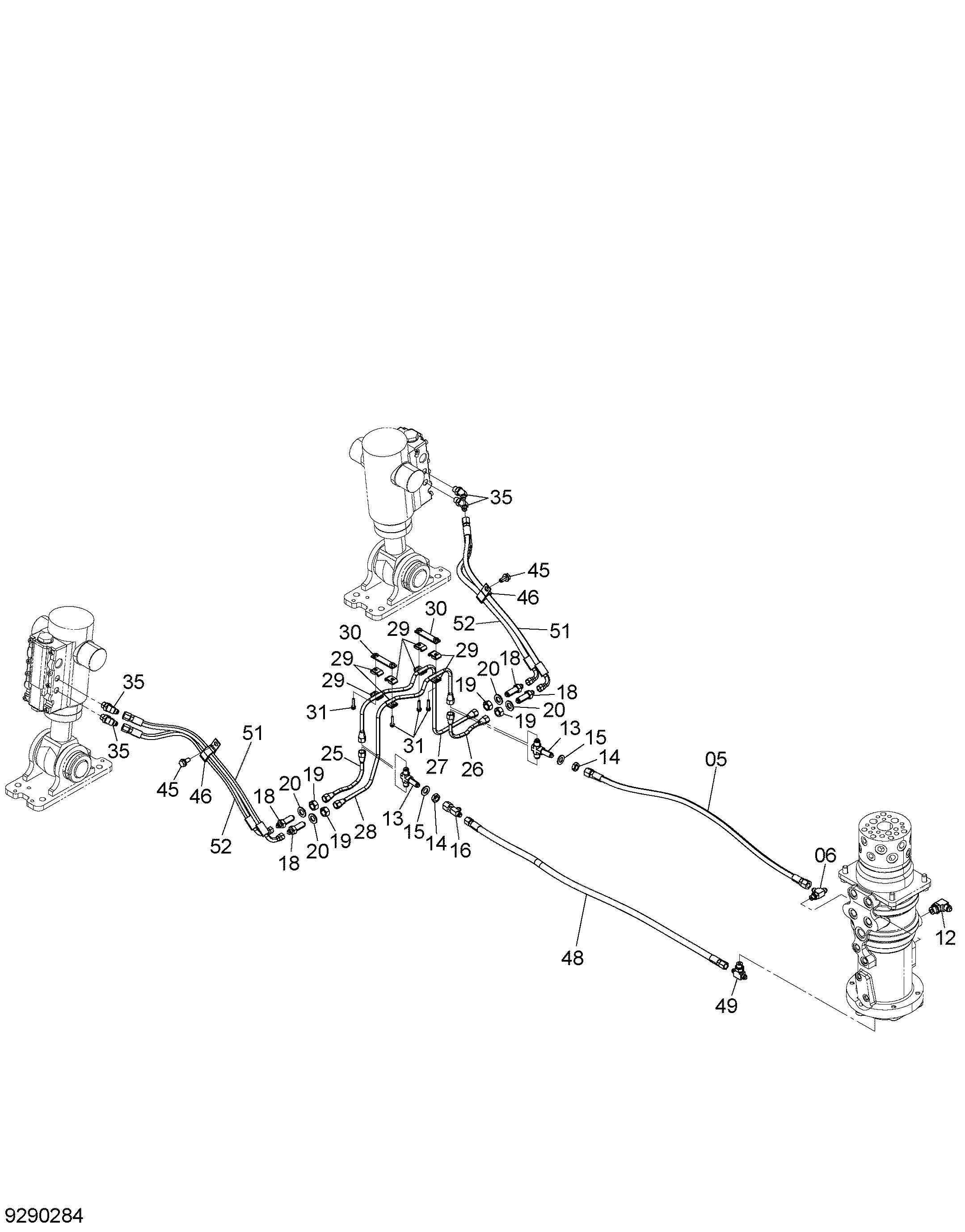

Заводская схема «Подвеска трубопроводы (2)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9223913 | Шланг в сборе | 1 |
| 05A | 4489602 | Шланг | 1 |
| 05B | 4327293 | Трубка спирал | 2 |
| 06 | A852423 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4280282 | Тройник | 2 |
| 14 | 4202531 | Гайка | 2 |
| 15 | A590114 | Плоская шайба | 2 |
| 16 | 4246672 | Соединительный штуцер | 1 |
| 18 | 4183224 | Адаптер | 4 |
| 19 | J952016 | Гайка | 4 |
| 20 | A590116 | Плоская шайба | 4 |
| 25 | 3112667 | Трубка | 1 |
| 26 | 3112668 | Трубка | 1 |
| 27 | 3112671 | Трубка | 1 |
| 28 | 3112672 | Трубка | 1 |
| 29 | 4367706 | Хомут | 8 |
| 30 | 9769200 | Седло винта | 2 |
| 31 | J260630 | Болт с шайбой | 4 |
| 31A | J900630 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 35 | A852233 | Угловой штуцер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4190266 | Зажим | 2 |
| 48 | 9219100 | Шланг в сборе | 1 |
| 48A | 4474677 | Шланг | 1 |
| 48B | 4327293 | Трубка спирал | 2 |
| 49 | A852533 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4689119 | Шланг | 2 |
| 52 | 4689120 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
