Дренажные трубопроводы — HITACHI ZX145W-3

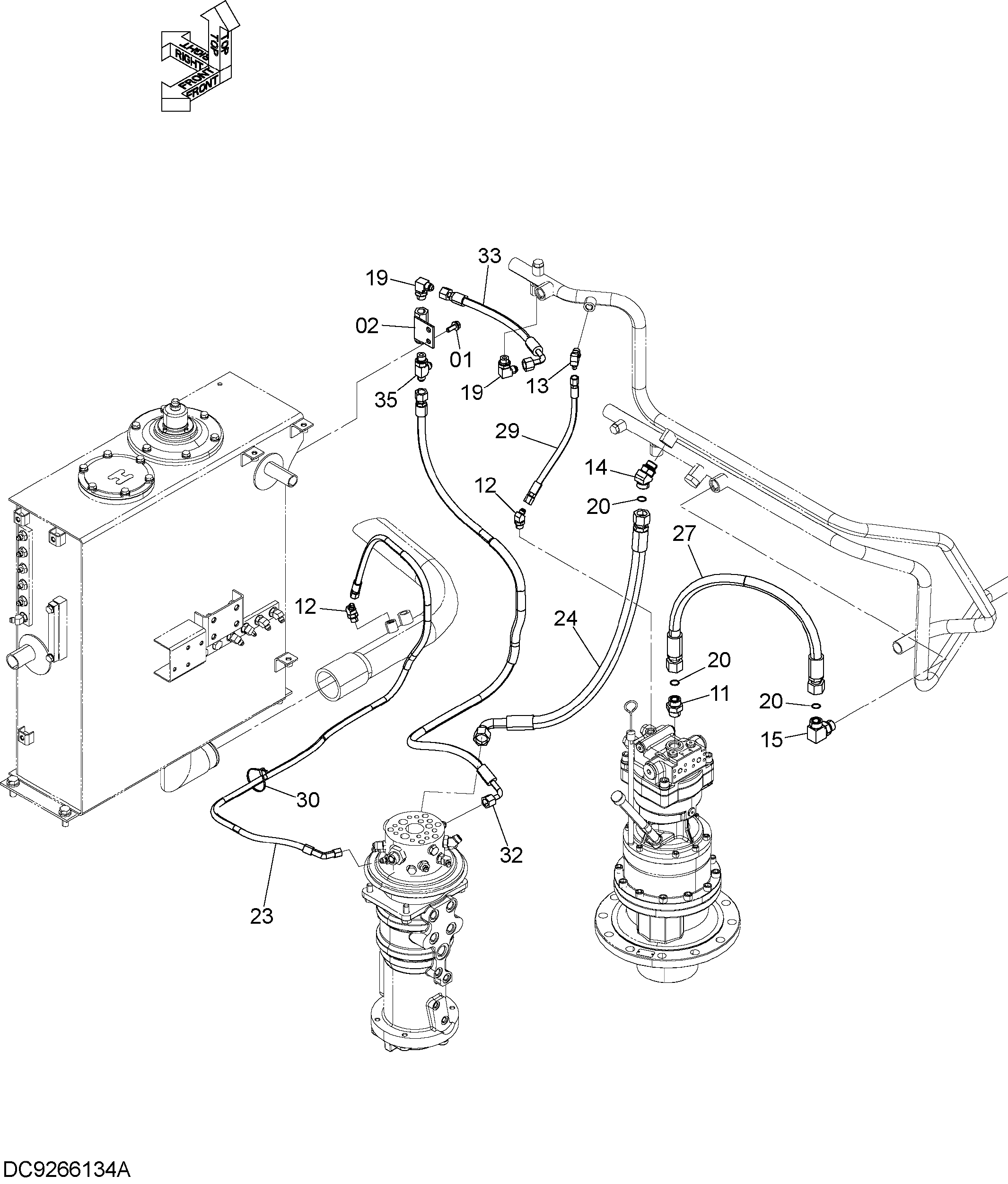

Заводская схема «Дренажные трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4651605 | Обратный клапан | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852233 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A853266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 3 |
| 23 | 9266255 | Шланг в сборе | 1 |
| 23A | 4657658 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9266235 | Шланг в сборе | 1 |
| 24A | 4331049 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 2 |
| 27 | 4225426 | Шланг | 1 |
| 29 | 4436267 | Шланг | 1 |
| 30 | 4055312 | Ленточный зажим | 1 |
| 32 | 9241115 | Шланг в сборе | 1 |
| 32A | 4661333 | Шланг | 1 |
| 32B | 4327294 | Защитный кожух | 1 |
| 33 | 4426831 | Шланг | 1 |
| 35 | A852444 | Тройник | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
