Гидроцилиндр. гидроцилиндр (правый) — HITACHI ZX145W-3

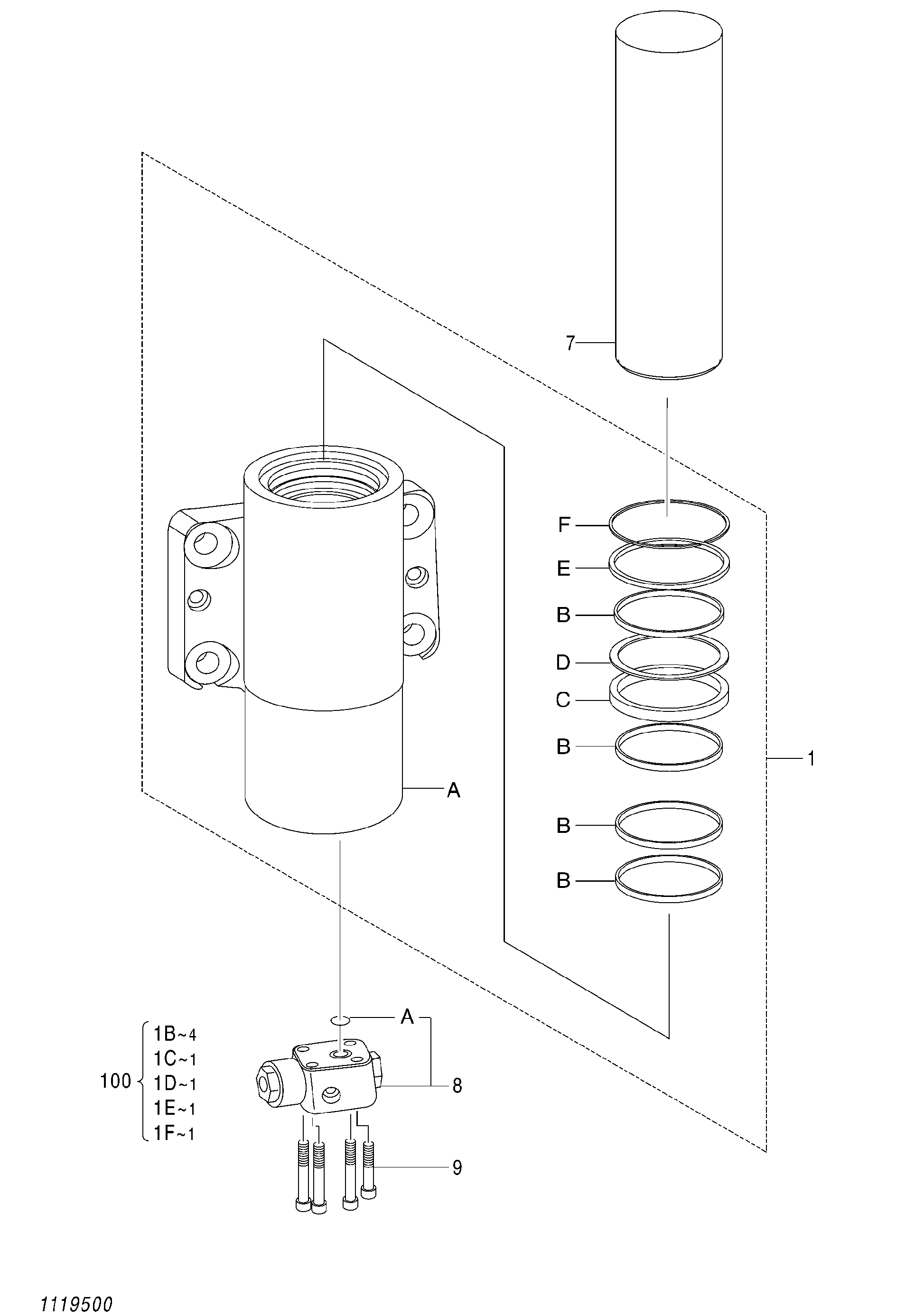

Заводская схема «Гидроцилиндр. гидроцилиндр (правый)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646313 | Гидроцилиндр. гидроцилиндр (правый) | 1 | |
| 1 | 1119501 | Корпус в сборе | 1 |
| 1A | 1119502 | Корпус | 1 |
| 1B | 1119503 | Износостойкое кольцо | 4 |
| 1C | 1119504 | U-образная манжета | 1 |
| 1D | 1119505 | Бакк-уп кольцо | 1 |
| 1E | 1119506 | Пылезащитное уплотнение | 1 |
| 1F | 1119507 | Стопорное кольцо | 1 |
| 7 | 1119508 | Шток | 1 |
| 8 | 9258450 | Обратный клапан | 1 |
| 8A | 4506416 | Уплотнительное кольцо | 1 |
| 9 | 1115310 | Болт с внутренним шестигранником | 4 |
| 100 | 4669896 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
