Пилотные гидролинии (F) — HITACHI ZX145W-3

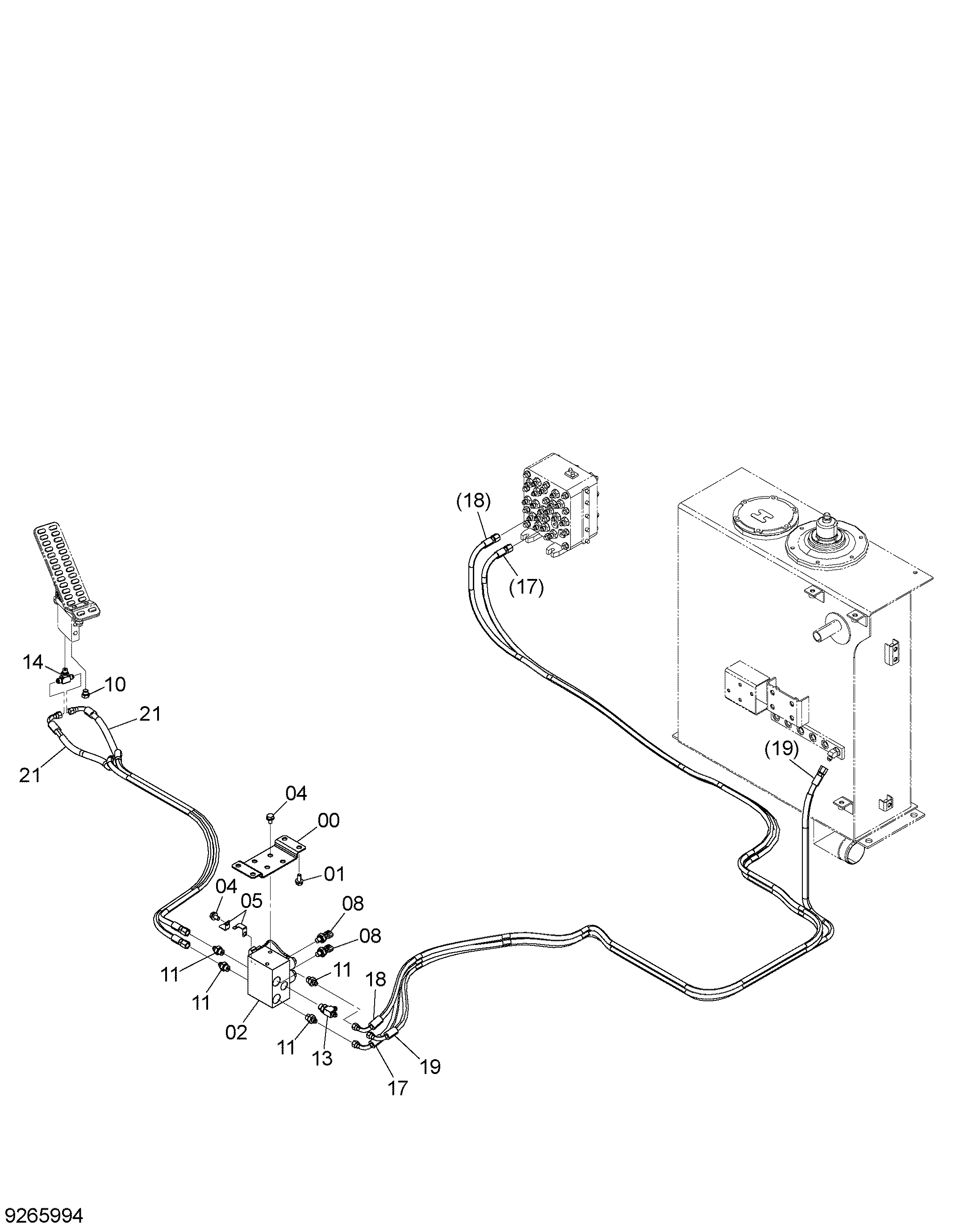

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651303 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4454840 | Клапан регулировочный | 1 |
| 04 | J271020 | Болт с шайбой | 3 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4402599 | Кронштейн | 2 |
| 08 | 4436535 | Датчик давления | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A885002 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852433 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852523 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4656935 | Шланг (левый) | 1 |
| 18 | 4652100 | Шланг (K) | 1 |
| 19 | 9265799 | В сборе шланг | 1 |
| 19A | 4656932 | Шланг (T) | 1 |
| 19B | 4327293 | Трубка спирал | 1 |
| 21 | 9283504 | В сборе шланг | 2 |
| 21A | 4606593 | Шланг | 1 |
| 21B | 4327293 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
