Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(2) — HITACHI ZX145W-3

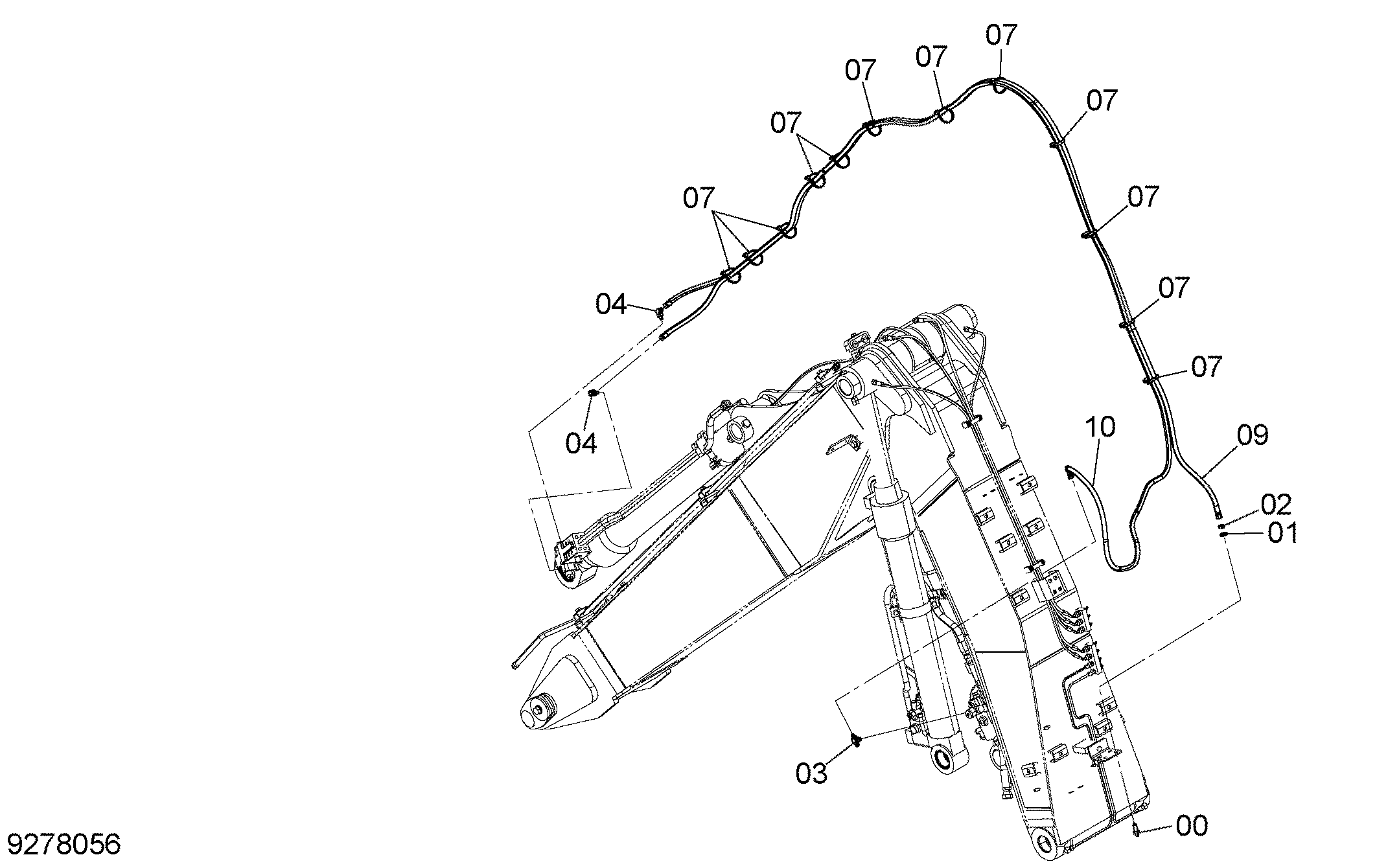

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(2)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202532 | Адаптер | 1 |
| 01 | A590116 | Плоская шайба | 1 |
| 02 | 4202531 | Гайка | 1 |
| 03 | A852523 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4323613 | Ленточный зажим | 12 |
| 09 | 9283198 | Шланг в сборе | 1 |
| 09A | 4676320 | Шланг (AP) | 1 |
| 09B | 4327293 | Трубка спирал | 12 |
| 10 | 9283199 | Шланг в сборе | 1 |
| 10A | 4676321 | Шланг (DR) | 1 |
| 10B | 4327293 | Трубка спирал | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
