Всасывающие трубопроводы — HITACHI ZX145W-3

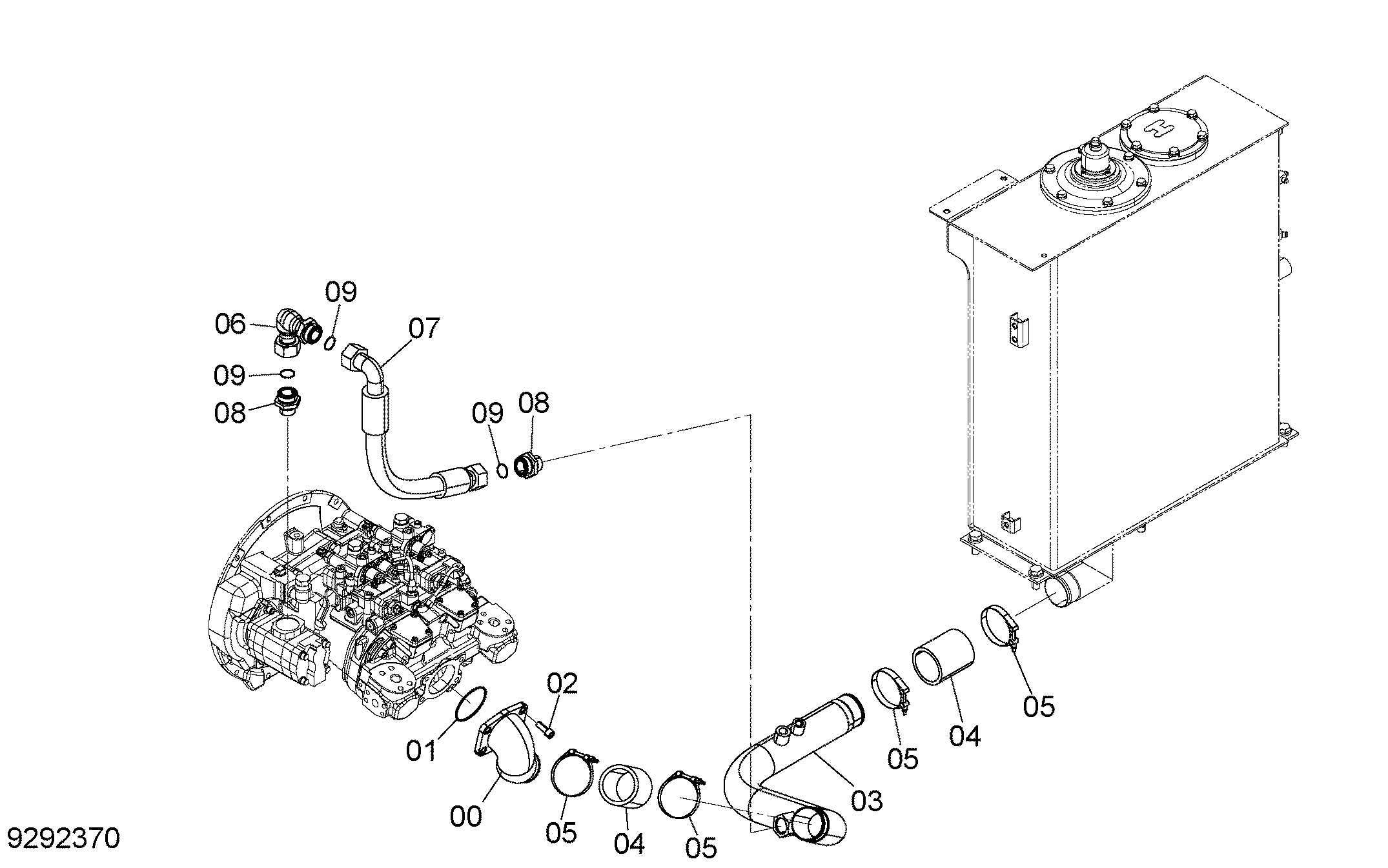

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084924 | Всасывающая трубка | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 03 | 8114144 | Всасывающая трубка | 1 |
| 04 | 4352438 | Резиновый шланг | 2 |
| 05 | 4282483 | Хомут шланга | 4 |
| 06 | 9769741 | Угловой штуцер | 1 |
| 07 | 4686331 | Шланг | 1 |
| 08 | 4205196 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
