Гидроцилиндр. подвеска — HITACHI ZX145W-3

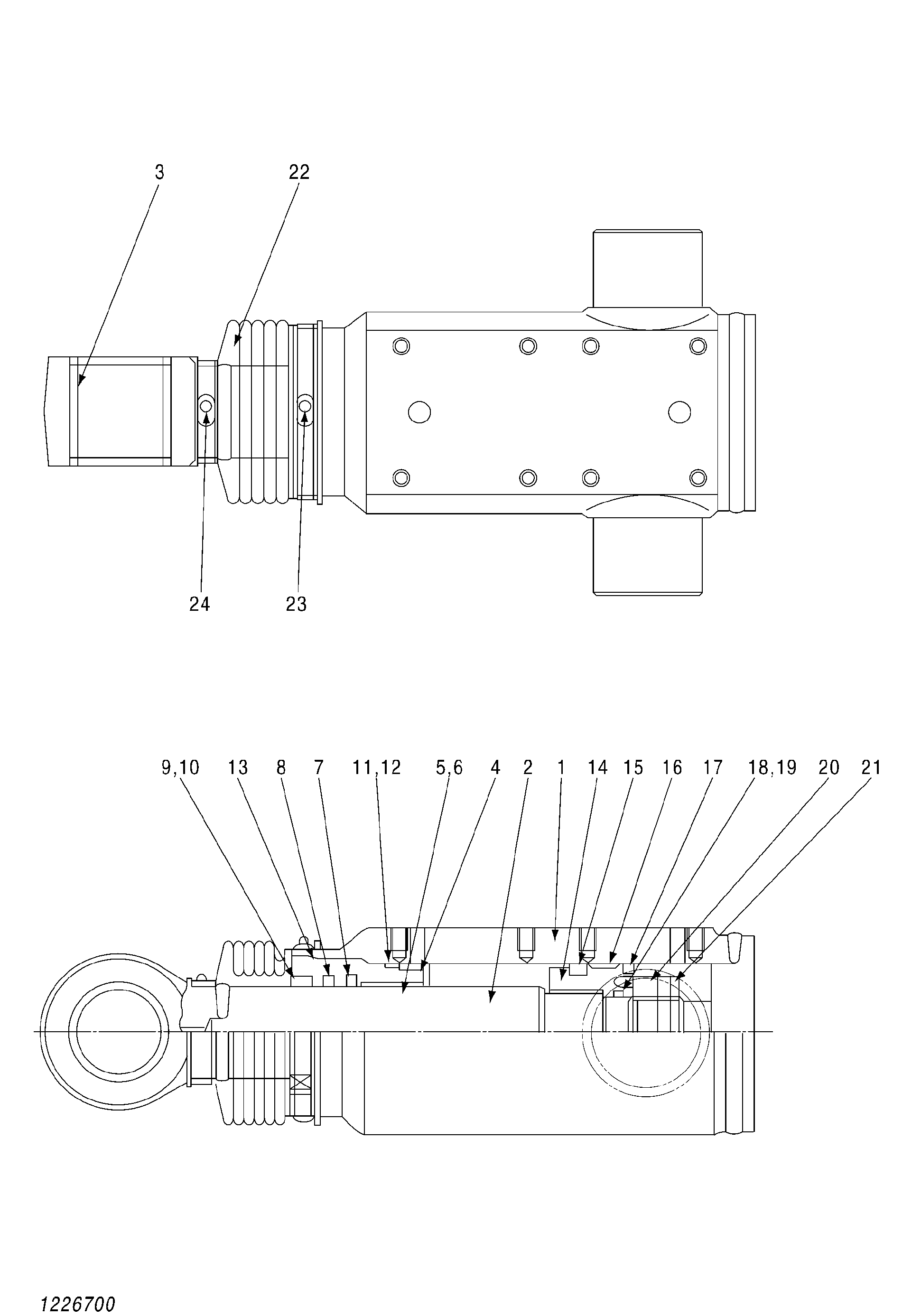

Заводская схема «Гидроцилиндр. подвеска» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646288 | Гидроцилиндр. подвеска | 1 | |
| 1 | 1226701 | Трубка в сборе | 1 |
| 2 | 1226702 | Шток в сборе | 1 |
| 3 | 1226703 | Втулка | 1 |
| 4 | 1226704 | Головка гидроцилиндра | 1 |
| 5 | 1226705 | Втулка | 1 |
| 6 | 1226706 | Стопорное кольцо | 1 |
| 7 | 1226707 | Уплотнительное кольцо | 1 |
| 8 | 1226708 | U-образная манжета | 1 |
| 9 | 1226709 | Грязесъёмное кольцо | 1 |
| 10 | 1226710 | Стопорное кольцо | 1 |
| 11 | 1226711 | Уплотнительное кольцо | 1 |
| 12 | 1226712 | Опорное кольцо | 1 |
| 13 | 1226713 | Уплотнительное кольцо | 1 |
| 14 | 1226714 | Поршень | 1 |
| 15 | 1226715 | Уплотнительное кольцо | 1 |
| 16 | 1226716 | Износостойкое кольцо | 1 |
| 17 | 1226717 | Кольцо пыль | 1 |
| 18 | 1226718 | Уплотнительное кольцо | 1 |
| 19 | 1226719 | Опорное кольцо | 2 |
| 20 | 1226720 | Гайка поршень | 1 |
| 21 | 1226721 | Установочный винт | 1 |
| 22 | 1226722 | Белловс | 1 |
| 23 | 1226723 | Хомут шланга | 1 |
| 24 | 1226724 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
