Вспомогательный трубопроводы (основной)(моноблочный стрела)(1) — HITACHI ZX145W-3

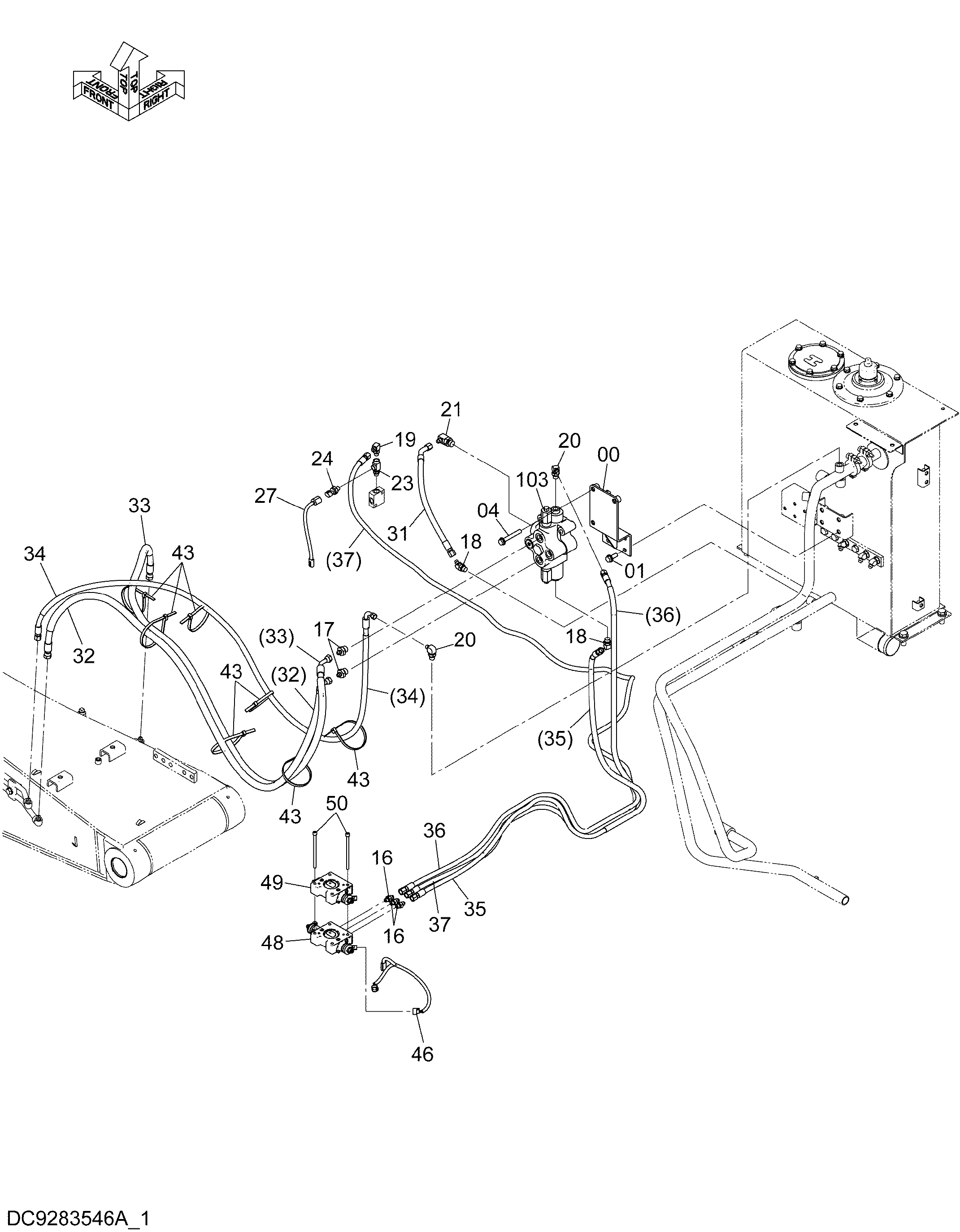

Заводская схема «Вспомогательный трубопроводы (основной)(моноблочный стрела)(1)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108588 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | J271290 | Болт с шайбой | 3 |
| 04A | J901290 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 16 | A852123 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852343 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4454002 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4660187 | Жгут проводов | 1 |
| 31 | 9264219 | Шланг в сборе | 1 |
| 31A | 4654417 | Шланг | 1 |
| 31B | 4327293 | Трубка спирал | 1 |
| 32 | 9274563 | Шланг в сборе | 1 |
| 32A | 4613808 | Шланг (AL) | 1 |
| 32B | 4327294 | Трубка спирал | 5 |
| 33 | 9274564 | Шланг в сборе | 1 |
| 33A | 4666797 | Шланг (AR) | 1 |
| 33B | 4327294 | Трубка спирал | 5 |
| 34 | 9274565 | Шланг в сборе | 1 |
| 34A | 4666798 | Шланг (AD) | 1 |
| 34B | 4327293 | Трубка спирал | 5 |
| 35 | 9274411 | Шланг в сборе | 1 |
| 35A | 4666338 | Шланг (33) | 1 |
| 35B | 4327293 | Трубка спирал | 2 |
| 36 | 9274410 | Шланг в сборе | 1 |
| 36A | 4666337 | Шланг (34) | 1 |
| 36B | 4327293 | Трубка спирал | 2 |
| 37 | 4657162 | Шланг (BS) | 1 |
| 43 | 4323613 | Ленточный зажим | 7 |
| 46 | 4661459 | Жгут проводов | 1 |
| 48 | 9276202 | Электромагнитный клапан | 1 |
| 49 | 9276201 | Электромагнитный клапан | 1 |
| 50 | J780808 | Болт с внутренним шестигранником | 4 |
| 103 | 4467405 | Гидрораспределитель | 1 |
| 103 | 4429303 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
