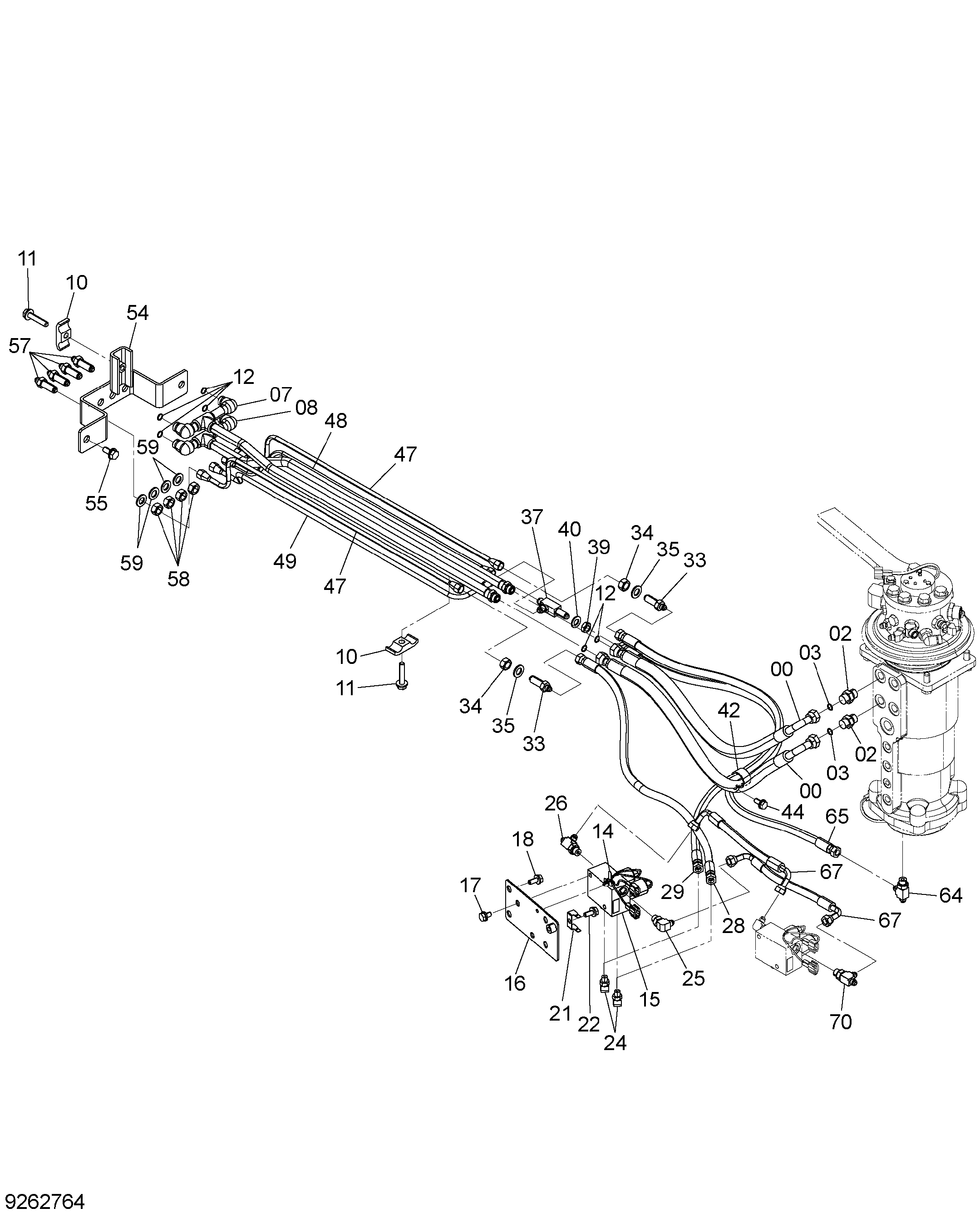

Гидролинии рабочего оборудования (гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS
Заводская схема «Гидролинии рабочего оборудования (гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9262165 | В сборе шланг | 2 |
| 00A | 4638985 | Шланг | 1 |
| 00B | 4327294 | Трубка спирал | 2 |
| 02 | A853144 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 8104432 | Трубка | 1 |
| 08 | 8104431 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 2 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 6 |
| 14 | 4254600 | Зажим | 1 |
| 15 | 4463199 | Электромагнитный клапан | 1 |
| 16 | 9765720 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4602634 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852433 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 9212544 | Шланг в сборе | 1 |
| 28A | 4471630 | Шланг | 1 |
| 28B | 4327293 | Трубка спирал | 2 |
| 29 | 9219100 | Шланг в сборе | 1 |
| 29A | 4474677 | Шланг | 1 |
| 29B | 4327293 | Трубка спирал | 2 |
| 33 | 4183224 | Адаптер | 2 |
| 34 | J952016 | Гайка | 2 |
| 35 | A590116 | Плоская шайба | 2 |
| 37 | 3048482 | Тройник | 1 |
| 39 | 4202531 | Гайка | 1 |
| 40 | A590114 | Плоская шайба | 1 |
| 42 | 4193848 | Зажим | 1 |
| 44 | J271025 | Болт с шайбой | 1 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 3107176 | Трубка | 2 |
| 48 | 3107173 | Трубка | 1 |
| 49 | 3107174 | Трубка | 1 |
| 54 | 8104406 | Кронштейн | 1 |
| 55 | J271230 | Болт с шайбой | 2 |
| 55A | J901230 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | 4183224 | Адаптер | 4 |
| 58 | J952016 | Гайка | 4 |
| 59 | A590116 | Плоская шайба | 4 |
| 64 | A852433 | Тройник | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9198370 | Шланг в сборе | 1 |
| 65A | 4449883 | Шланг | 1 |
| 65B | 4327293 | Трубка спирал | 2 |
| 67 | 9190075 | Шланг в сборе | 2 |
| 67A | 4436269 | Шланг | 1 |
| 67B | 4327293 | Трубка спирал | 1 |
| 70 | A852433 | Тройник | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
