Центральный коллектор детали (верхняя платформа)(гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS

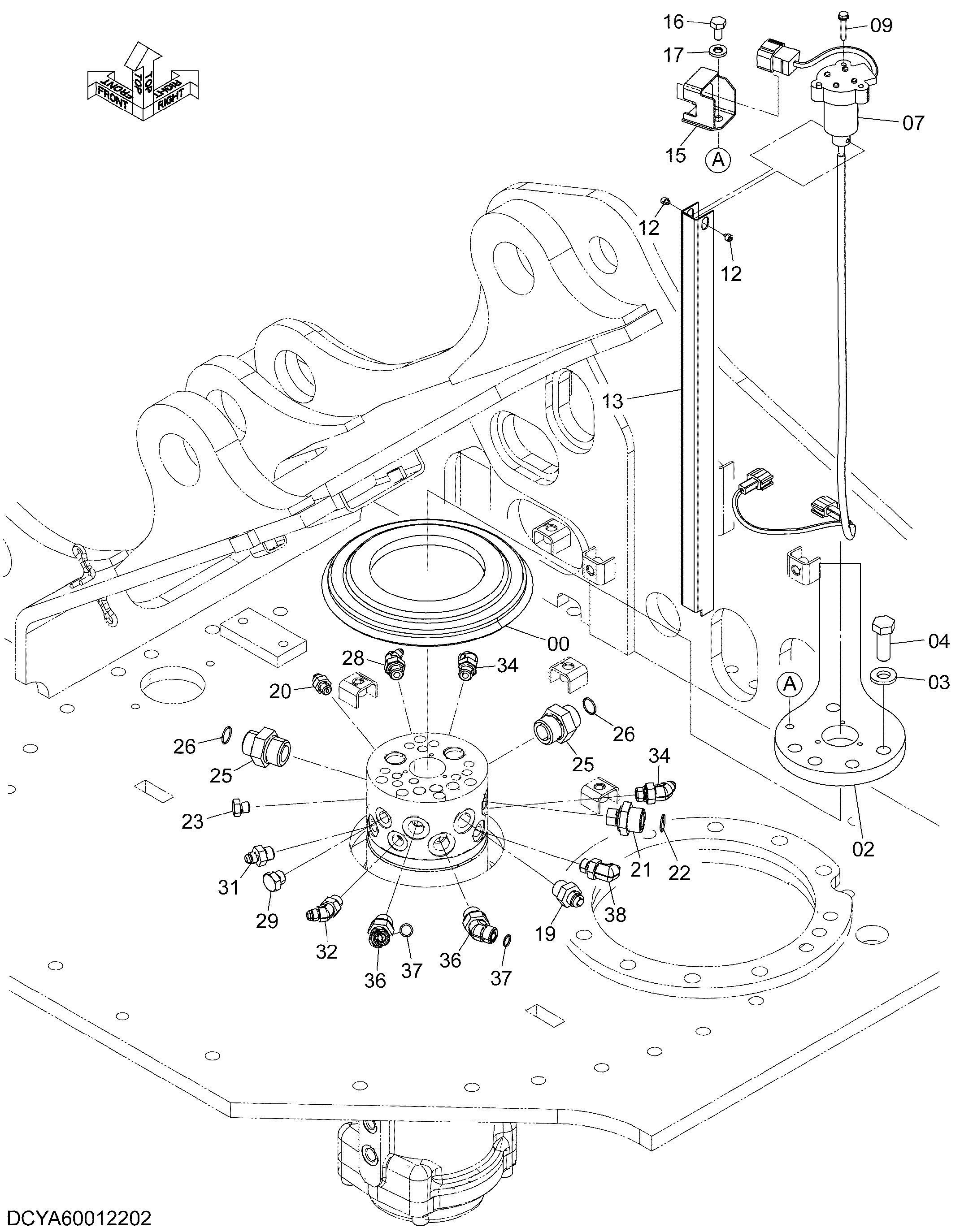

Заводская схема «Центральный коллектор детали (верхняя платформа)(гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196097 | Крышка резиновый | 1 |
| 02 | 3107637 | Ограничитель | 1 |
| 03 | J222016 | Шайба | 5 |
| 04 | J831645 | Болт | 5 |
| 07 | 4648733 | Кольцо слип | 1 |
| 09 | J260635 | Болт с шайбой | 3 |
| 09A | J900635 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 12 | J780505 | Болт с внутренним шестигранником | 2 |
| 13 | 3107642 | Кронштейн | 1 |
| 15 | YA40007499 | Кронштейн | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | J222010 | Шайба | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852123 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4197530 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 1 |
| 23 | A885002 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A853186 | Адаптер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | A852232 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852133 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852233 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852233 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A853244 | Угловой штуцер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4138938 | Уплотнительное кольцо | 2 |
| 38 | A852332 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
