Гидролинии рабочего оборудования (подвеска специальное исполнение) — HITACHI ZX145W-3-AMS

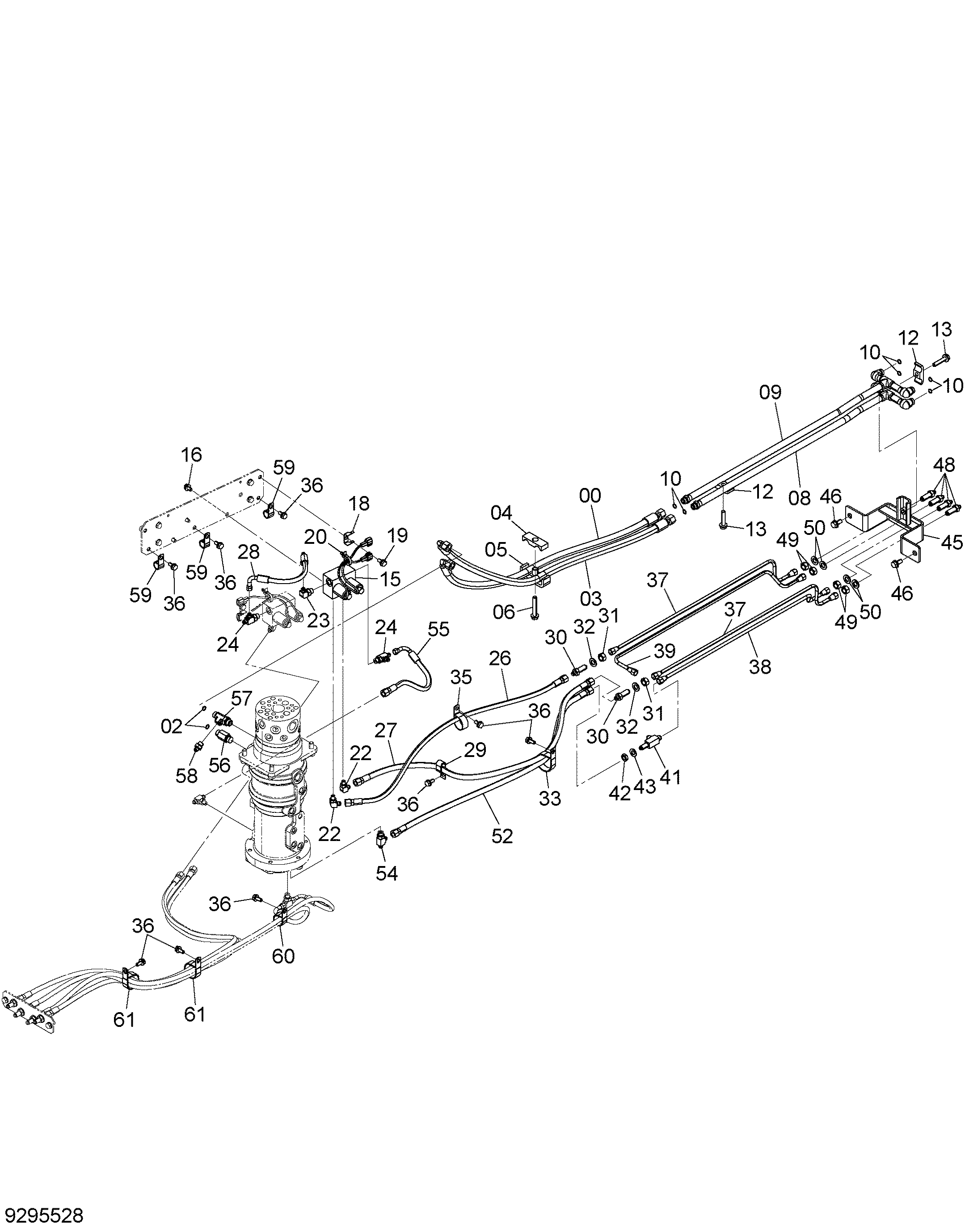

Заводская схема «Гидролинии рабочего оборудования (подвеска специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259848 | Шланг в сборе | 1 |
| 00A | 4388116 | Шланг | 1 |
| 00B | 4327294 | Трубка спирал | 2 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | 9223961 | Шланг в сборе | 1 |
| 03A | 4422973 | Шланг | 1 |
| 03B | 4327294 | Трубка спирал | 2 |
| 04 | 4285722 | Резиновая прокладка | 1 |
| 05 | 4285723 | Хомут трубки | 1 |
| 06 | J271280 | Болт с шайбой | 1 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 8104431 | Трубка | 1 |
| 09 | 8104432 | Трубка | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 6 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J271260 | Болт с шайбой | 2 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4463199 | Электромагнитный клапан | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4602634 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4259220 | Зажим | 1 |
| 22 | A852323 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852433 | Тройник | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9219109 | Шланг в сборе | 1 |
| 26A | 4362376 | Шланг | 1 |
| 26B | 4327293 | Трубка спирал | 2 |
| 27 | 9227733 | Шланг в сборе | 1 |
| 27A | 4605383 | Шланг | 1 |
| 27B | 4327293 | Трубка спирал | 2 |
| 28 | 9190075 | Шланг в сборе | 1 |
| 28A | 4436269 | Шланг | 1 |
| 28B | 4327293 | Трубка спирал | 1 |
| 29 | 4190282 | Зажим | 1 |
| 30 | 4183224 | Адаптер | 2 |
| 31 | J952016 | Гайка | 2 |
| 32 | A590116 | Плоская шайба | 2 |
| 33 | 4193816 | Зажим | 1 |
| 35 | 4193848 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 9 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 3114308 | Трубка | 2 |
| 38 | 3114306 | Трубка | 1 |
| 39 | 3114307 | Трубка | 1 |
| 41 | 3048482 | Тройник | 1 |
| 42 | 4202531 | Гайка | 1 |
| 43 | A590114 | Плоская шайба | 1 |
| 45 | 8114792 | Кронштейн | 1 |
| 46 | J271230 | Болт с шайбой | 2 |
| 46A | J901230 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 48 | 4183224 | Адаптер | 4 |
| 49 | J952016 | Гайка | 4 |
| 50 | A590116 | Плоская шайба | 4 |
| 52 | 9219100 | Шланг в сборе | 1 |
| 52A | 4474677 | Шланг | 1 |
| 52B | 4327293 | Трубка спирал | 2 |
| 54 | A852433 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 9276923 | Шланг в сборе | 1 |
| 55A | 4334910 | Шланг | 1 |
| 55B | 4327293 | Трубка спирал | 1 |
| 56 | 4339197 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4688193 | Тройник | 1 |
| 58 | A852133 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4190277 | Зажим | 3 |
| 60 | 4190291 | Зажим | 1 |
| 61 | 4190265 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
