Силовая передача (35km/h)(гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS

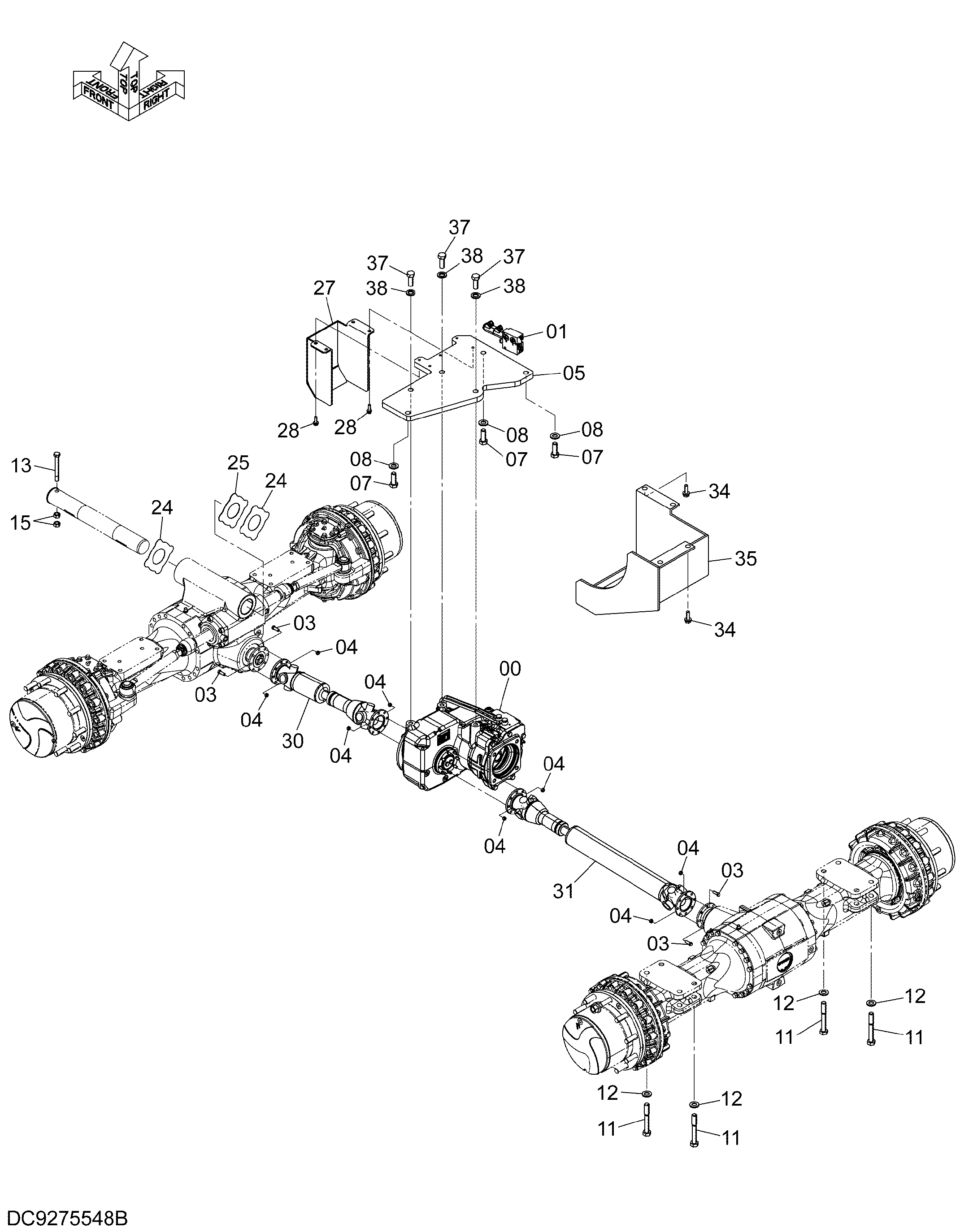

Заводская схема «Силовая передача (35km/h)(гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654431 | Трансмиссия | 1 |
| 01 | 4651963 | Электромагнитный клапан | 1 |
| 03 | 4602951 | Болт | 16 |
| 04 | 4600531 | Гайка | 32 |
| 05 | 3109119 | Кронштейн | 1 |
| 07 | J932055 | Болт | 3 |
| 08 | 4018545 | Шайба | 3 |
| 11 | J932010 | Болт | 8 |
| 12 | 4018545 | Шайба | 8 |
| 13 | 4435124 | Стопорный палец | 1 |
| 15 | J950016 | Гайка | 2 |
| 24 | 4444288 | Упорная пластина | 2 |
| 25 | 4444289 | Упорная пластина | 1 |
| 27 | 8106926 | Крышка | 1 |
| 28 | J271035 | Болт с шайбой | 4 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4651940 | Вал проп. | 1 |
| 31 | 4651945 | Вал проп. | 1 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 7055729 | Крышка | 1 |
| 37 | J932055 | Болт | 3 |
| 38 | 4018545 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
