Пилотные гидролинии (E-2) — HITACHI ZX145W-3-AMS

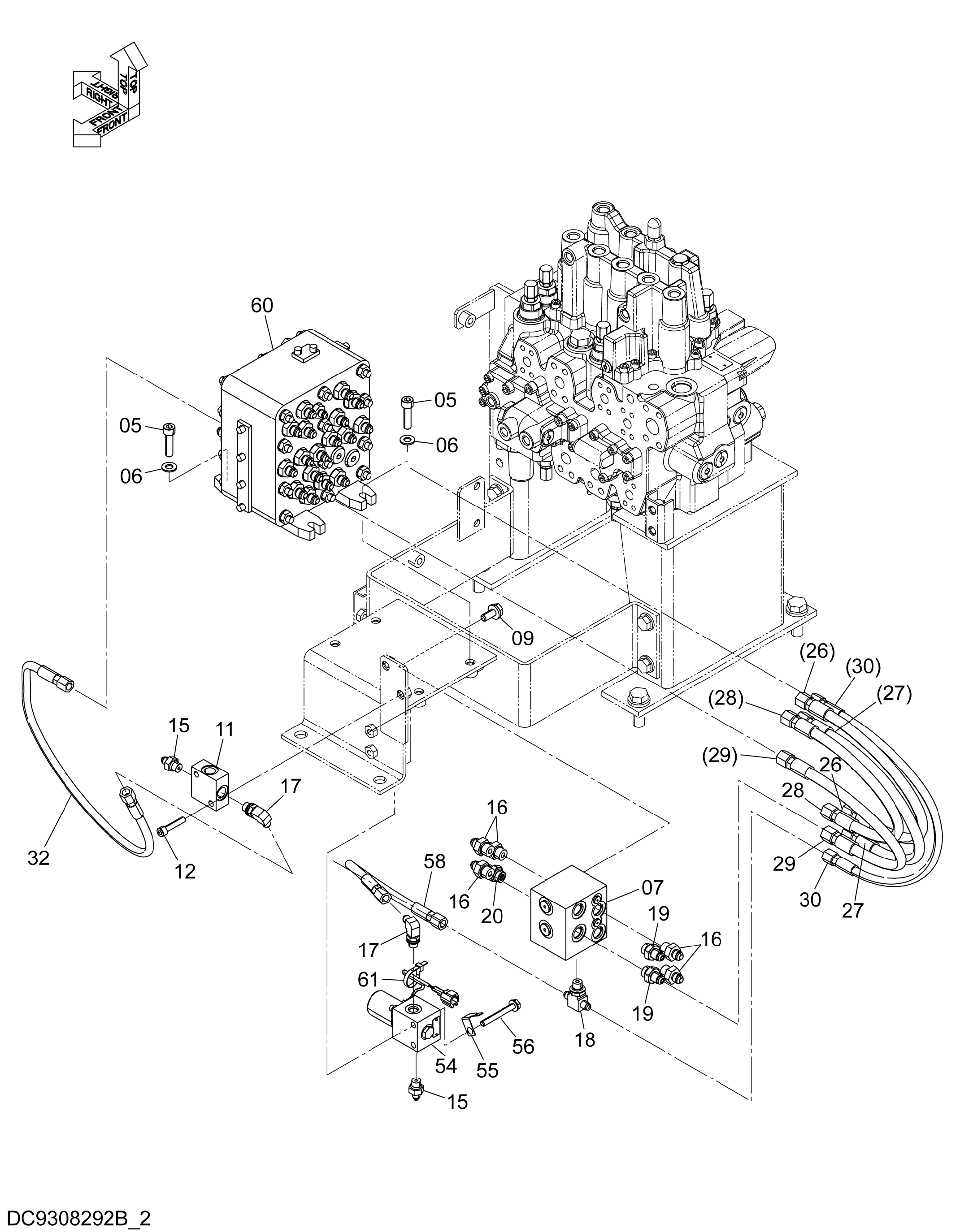

Заводская схема «Пилотные гидролинии (E-2)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | J781040 | Болт с внутренним шестигранником | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4706320 | Клапан регулировочный | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4411001 | Челночный клапан | 1 |
| 12 | J780840 | Болт с внутренним шестигранником | 2 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4685917 | Клапан рестрикт. | 2 |
| 20 | 4638067 | Клапан рестрикт. | 1 |
| 26 | 4657597 | Шланг | 1 |
| 27 | 4657598 | Шланг | 1 |
| 28 | 4657599 | Шланг | 1 |
| 29 | 4657600 | Шланг | 1 |
| 30 | 4657601 | Шланг | 1 |
| 32 | 4657602 | Шланг | 1 |
| 54 | 4273526 замена: 4729023 | Электромагнитный клапан | 1 |
| 54 | 4729023 | Электромагнитный клапан | 1 |
| 55 | 4257159 | Кронштейн | 1 |
| 56 | J260865 | Болт с шайбой | 2 |
| 56A | J900865 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 58 | 4451995 | Шланг | 1 |
| 60 | 4661021 замена: 4718275 | Челночный клапан | 1 |
| 60 | 4718275 | Челночный клапан | 1 |
| 61 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
