Насос регулятор (2) — HITACHI ZX145W-3-AMS

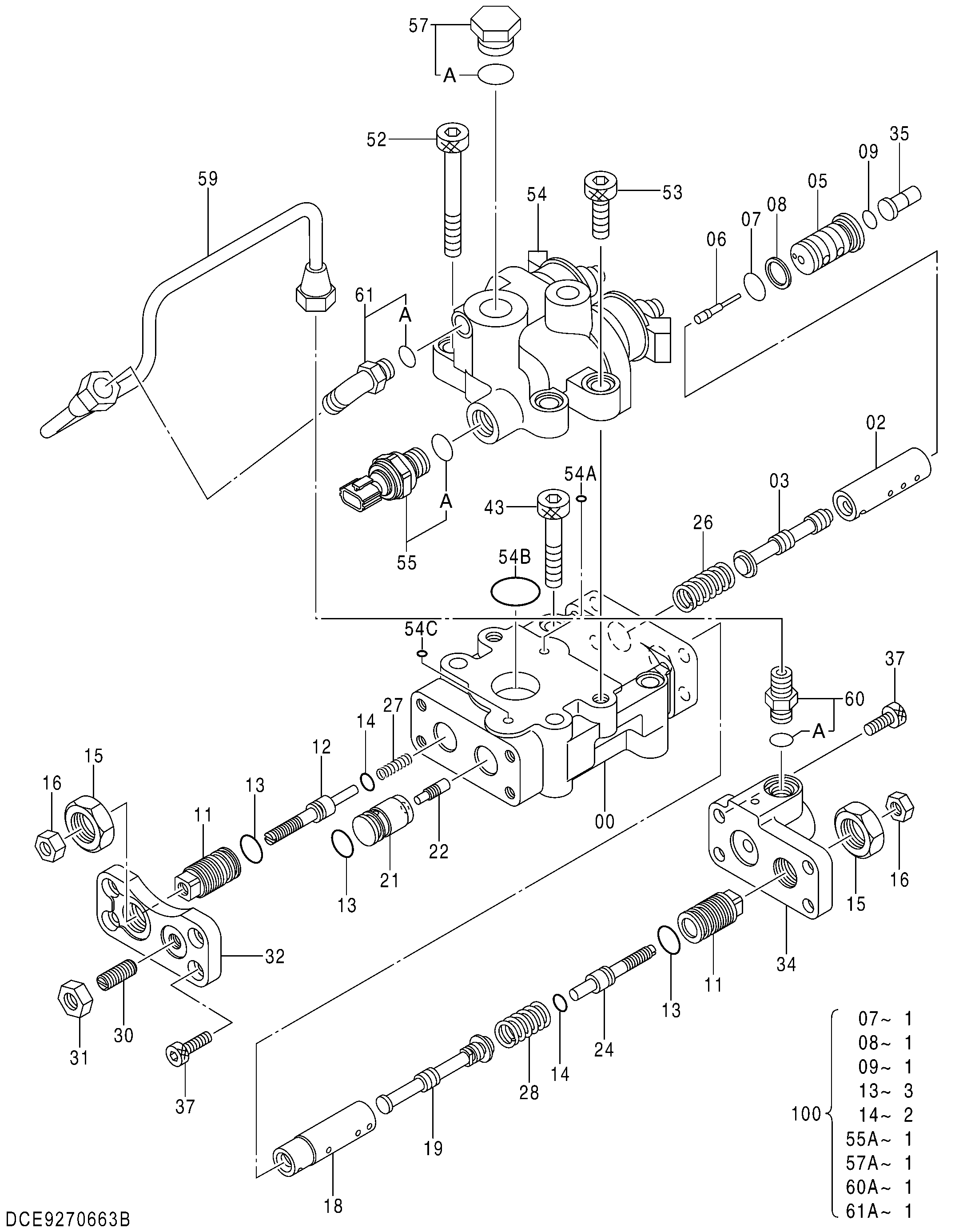

Заводская схема «Насос регулятор (2)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278491 | Насос регулятор (2) | 1 | |
| 00 | 1026282 | Корпус | 1 |
| 02 | 4179155 | Втулка | 1 |
| 03 | 4179156 | Золотник | 1 |
| 05 | 4375722 | Гидроцилиндр. нагрузка | 1 |
| 06 | 4360590 | Поршень | 1 |
| 07 | 4150302 | Уплотнительное кольцо | 1 |
| 08 | 4085607 | Опорное кольцо | 1 |
| 09 | 4297380 | Уплотнительное кольцо | 1 |
| 11 | 4179161 | Ограничитель | 2 |
| 12 | 4179162 | Ограничитель | 1 |
| 13 | 4342843 | Уплотнительное кольцо | 3 |
| 14 | 4342841 | Уплотнительное кольцо | 2 |
| 15 | 4068898 | Гайка | 2 |
| 16 | M500807 | Гайка | 2 |
| 18 | 4346522 | Втулка | 1 |
| 19 | 4346521 | Золотник | 1 |
| 21 | 4451498 | Гидроцилиндр | 1 |
| 22 | 4179171 | Поршень | 1 |
| 24 | 4347107 | Ограничитель внутренний | 1 |
| 26 | 4616531 | Пружина сжатия | 1 |
| 27 | 4616533 | Пружина сжатия | 1 |
| 28 | 4411325 | Пружина сжатия | 1 |
| 30 | 4265964 | Установочный винт | 1 |
| 31 | J950010 | Гайка | 1 |
| 32 | 4433327 | Крышка | 1 |
| 34 | 3107927 | Крышка задний | 1 |
| 35 | 4653849 | Поршень | 1 |
| 37 | M340820 | Болт с внутренним шестигранником | 8 |
| 43 | M341056 | Болт с внутренним шестигранником | 2 |
| 52 | M341080 | Болт с внутренним шестигранником | 2 |
| 53 | M341030 | Болт с внутренним шестигранником | 2 |
| 54 | 9274856 | Электромагнитный клапан | 1 |
| 54A | 4150302 | Уплотнительное кольцо | 1 |
| 54B | 4153534 | Уплотнительное кольцо | 1 |
| 54C | 4153087 | Уплотнительное кольцо | 1 |
| 55 | 4436536 | Датчик давления | 1 |
| 55A | 4153095 | Уплотнительное кольцо | 1 |
| 57 | 4174541 | Пробка | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4629372 | Трубка | 1 |
| 60 | 4255304 | Штуцер трубки | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4293950 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4455733 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
