Основные гидролинии (4) — HITACHI ZX145W-3-AMS

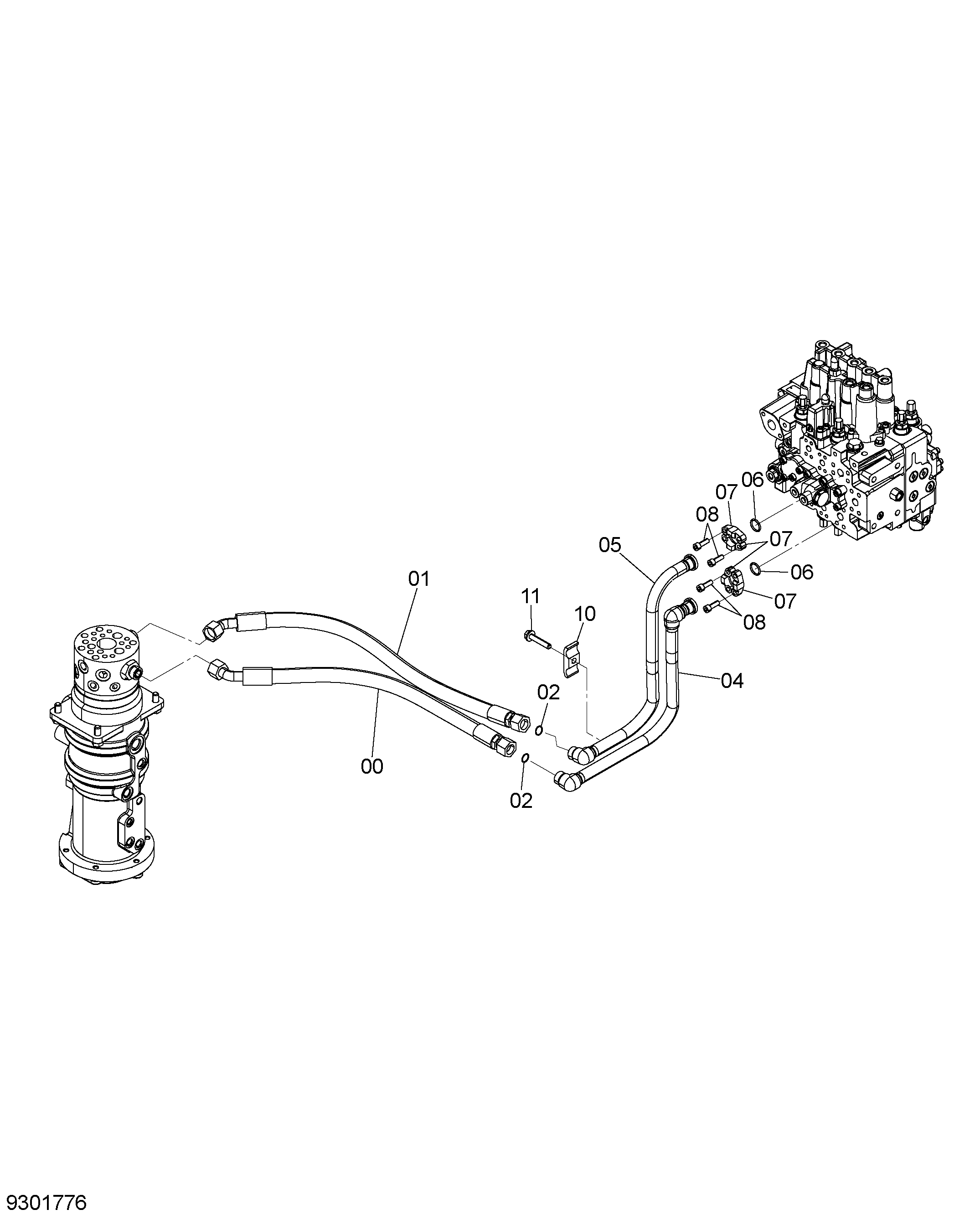

Заводская схема «Основные гидролинии (4)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9269987 | Шланг в сборе | 1 |
| 00A | 4607128 | Шланг | 1 |
| 00B | 4327294 | Трубка спирал | 2 |
| 01 | 9263921 замена: YA60012319 | Шланг в сборе | 1 |
| 01A | 4653996 замена: 4629709 | Шланг | 1 |
| 01B | 4327294 | Трубка спирал | 3 |
| 01 | YA60012319 | В сборе шланг | 1 |
| 01A | 4629709 | Шланг | 1 |
| 01B | 4327294 | Трубка спирал | 3 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 8117403 | Трубка | 1 |
| 05 | 8117404 | Трубка | 1 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 10 | 4189859 | Хомут трубки | 1 |
| 11 | J271265 | Болт с шайбой | 1 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
