Рычаг управления (передний, поворот)(с FNR выключатель) — HITACHI ZX145W-3-AMS

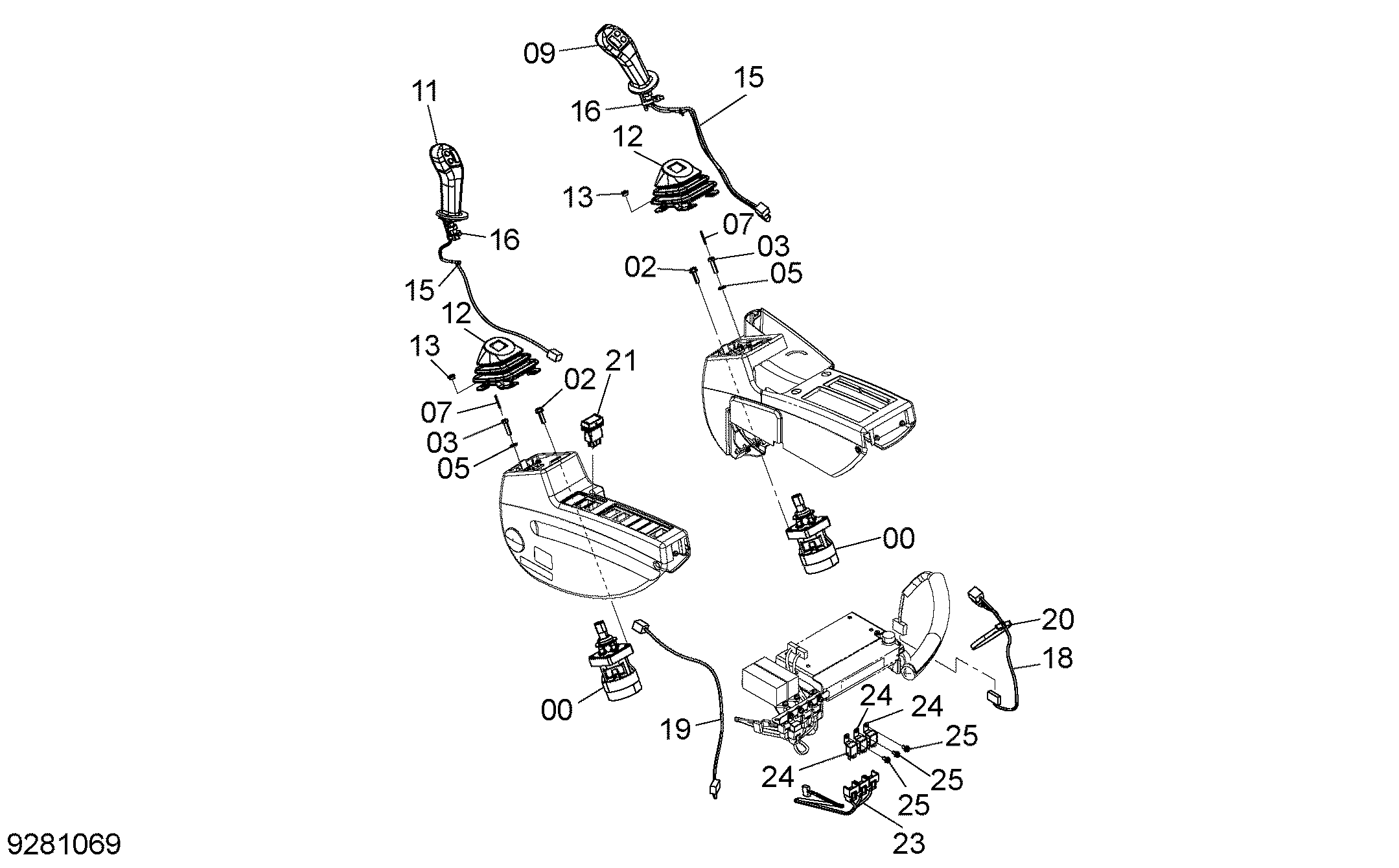

Заводская схема «Рычаг управления (передний, поворот)(с FNR выключатель)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476331 | Пилотный клапан | 2 |
| 02 | J260830 | Болт с шайбой | 6 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4479300 | Болт | 2 |
| 05 | A590108 | Плоская шайба | 2 |
| 07 | 4144011 | Пружинный штифт | 2 |
| 09 | 4672039 | Рукоятка | 1 |
| 11 | 4672802 | Рукоятка | 1 |
| 12 | 1033883 | Защитный чехол | 2 |
| 13 | 4642773 | Шайба | 8 |
| 15 | 4300351 | Ленточный зажим | 2 |
| 16 | 4055311 | Ленточный зажим | 2 |
| 18 | 3110239 | Жгут проводов | 1 |
| 19 | 4652430 | Жгут проводов | 1 |
| 20 | 4121859 | Ленточный зажим | 1 |
| 21 | 4672350 | Выключатель | 1 |
| 23 | 3110434 | Жгут проводов | 1 |
| 24 | 4414207 | Реле | 3 |
| 25 | J460614 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
