Гидролинии рабочего оборудования (стрела 4.6m) — HITACHI ZX145W-3-AMS

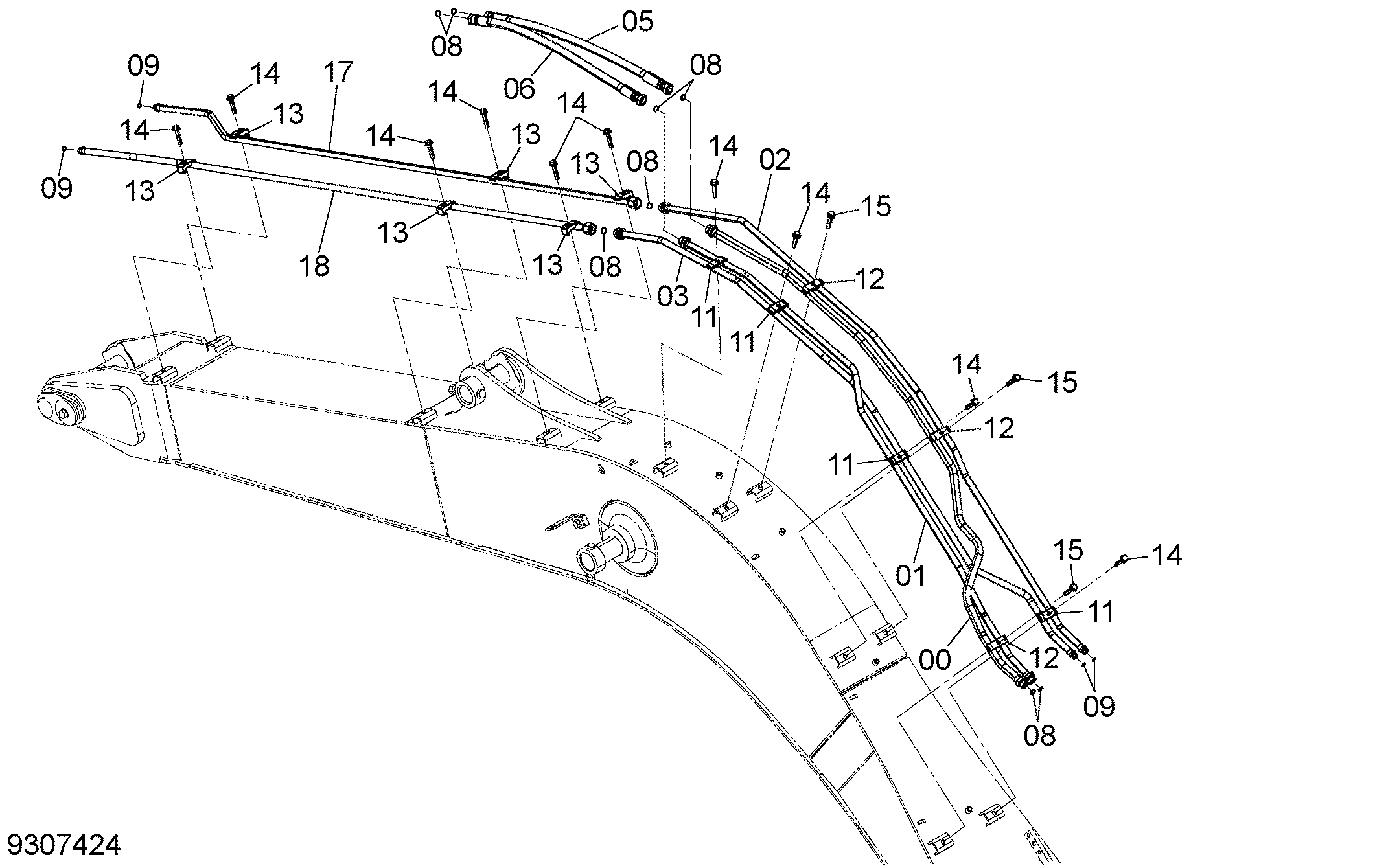

Заводская схема «Гидролинии рабочего оборудования (стрела 4.6m)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119340 | Трубка | 1 |
| 01 | 8119341 | Трубка | 1 |
| 02 | 8119338 | Трубка | 1 |
| 03 | 8119339 | Трубка | 1 |
| 05 | 4645392 | Шланг | 1 |
| 06 | 4655927 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4189858 | Хомут трубки | 4 |
| 12 | 4141806 | Хомут трубки | 3 |
| 13 | 4190125 | Хомут трубки | 6 |
| 14 | J271260 | Болт с шайбой | 10 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271265 | Болт с шайбой | 3 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 8119905 | Трубка | 1 |
| 18 | 8119839 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
