Гидролинии хода (гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS

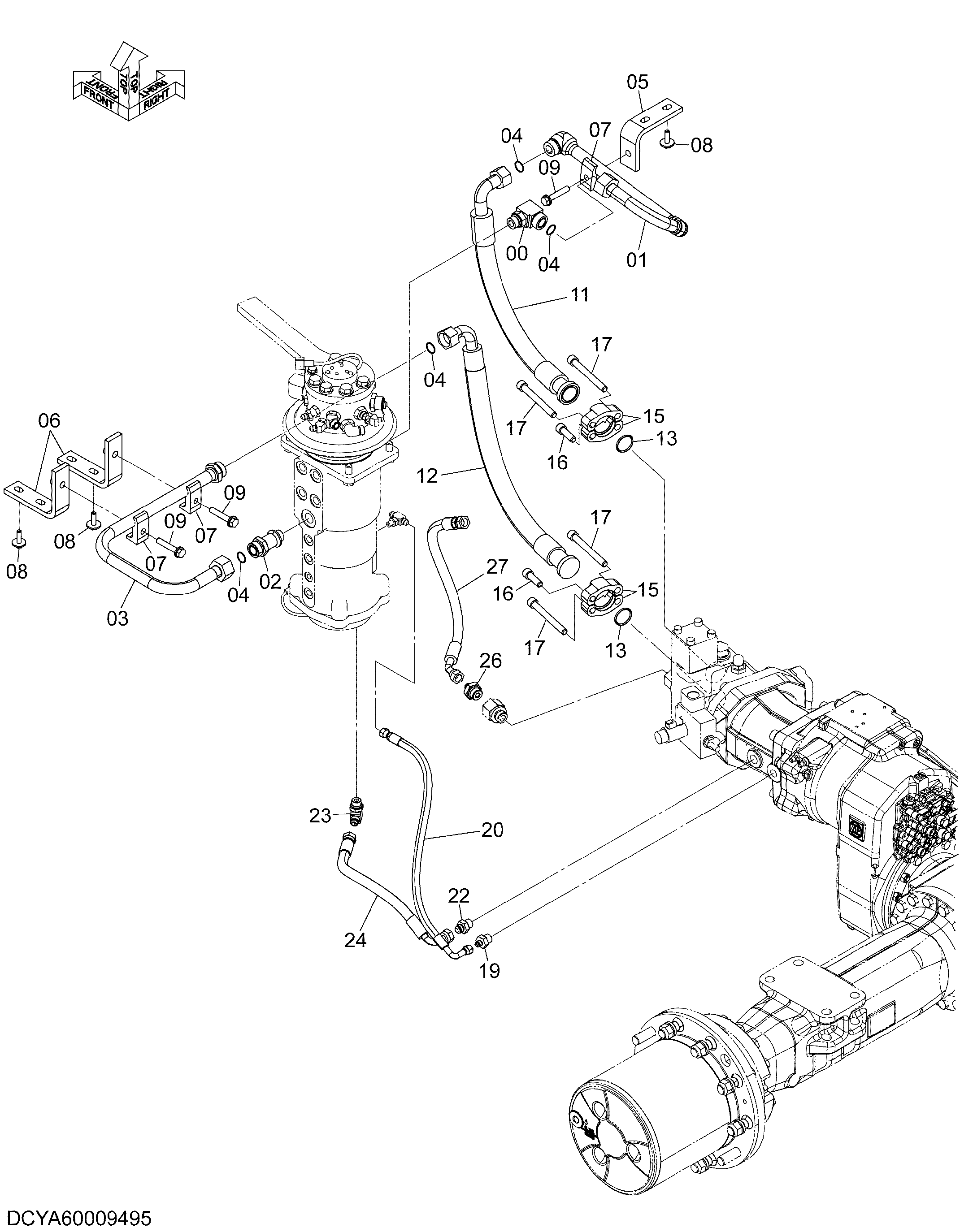

Заводская схема «Гидролинии хода (гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853368 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | YA40007552 | Трубка | 1 |
| 02 | 4341132 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 8106622 | Трубка | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | YA40004511 | Кронштейн | 1 |
| 06 | 8103961 | Кронштейн | 2 |
| 07 | 4190126 | Хомут трубки | 3 |
| 08 | J281035 | Болт с шайбой | 6 |
| 08A | J901035 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J271270 | Болт с шайбой | 3 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | YA60004914 | В сборе шланг | 1 |
| 11A | YA00004004 | Шланг | 1 |
| 11B | 4327294 | Трубка спирал | 1 |
| 12 | 9271381 | В сборе шланг | 1 |
| 12A | 4659945 | Шланг | 1 |
| 12B | 4327294 | Трубка спирал | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 2 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | J781445 | Болт с внутренним шестигранником | 2 |
| 17 | J781406 | Болт с внутренним шестигранником | 6 |
| 19 | 4603159 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9296103 | В сборе шланг | 1 |
| 20A | 4437737 | Шланг | 1 |
| 20B | 4327293 | Трубка спирал | 2 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9265907 | В сборе шланг | 1 |
| 24A | 4420423 | Шланг | 1 |
| 24B | 4327293 | Трубка спирал | 1 |
| 26 | 4279302 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | YA60015675 | В сборе шланг | 1 |
| 27A | 4651433 | Шланг | 1 |
| 27B | 4327293 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
