Гидромолот, гидроножницы трубопроводы (основной) — HITACHI ZX145W-3-AMS

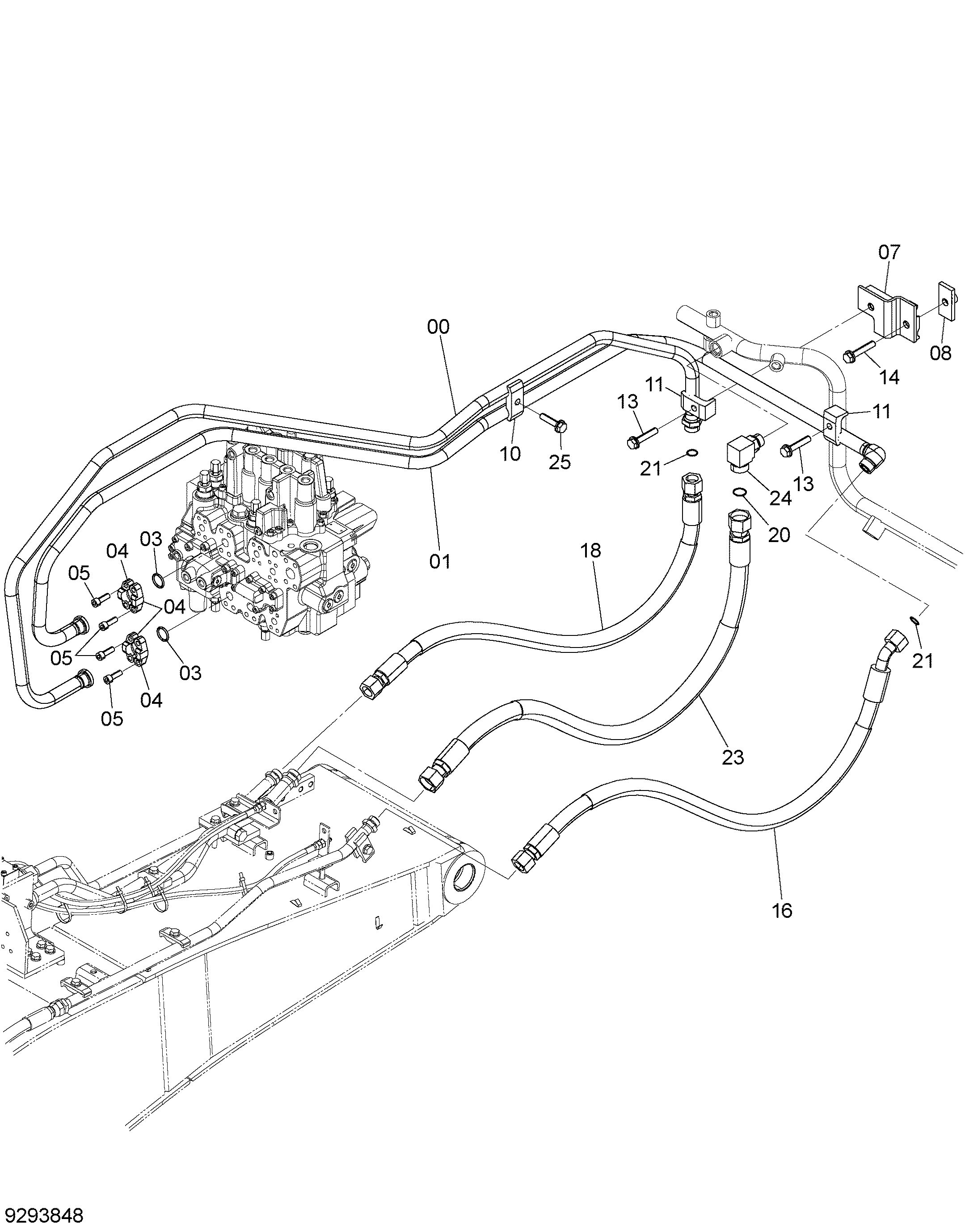

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055457 | Трубка | 1 |
| 01 | 7055459 | Трубка | 1 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 8105518 | Кронштейн | 1 |
| 08 | 9766310 | Кронштейн | 1 |
| 10 | 4189859 | Хомут трубки | 1 |
| 11 | 4190126 | Хомут трубки | 2 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271270 | Болт с шайбой | 1 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 9265431 | В сборе шланг | 1 |
| 16A | 4315283 | Шланг | 1 |
| 16B | 4327294 | Трубка спирал | 3 |
| 18 | 9277599 | В сборе шланг | 1 |
| 18A | 4250889 | Шланг | 1 |
| 18B | 4327294 | Трубка спирал | 3 |
| 20 | 4187328 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 9278532 | В сборе шланг | 1 |
| 23A | 4671257 | Шланг | 1 |
| 23B | 4327294 | Трубка спирал | 3 |
| 24 | A853368 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | J271255 | Болт с шайбой | 1 |
| 25A | J901255 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
