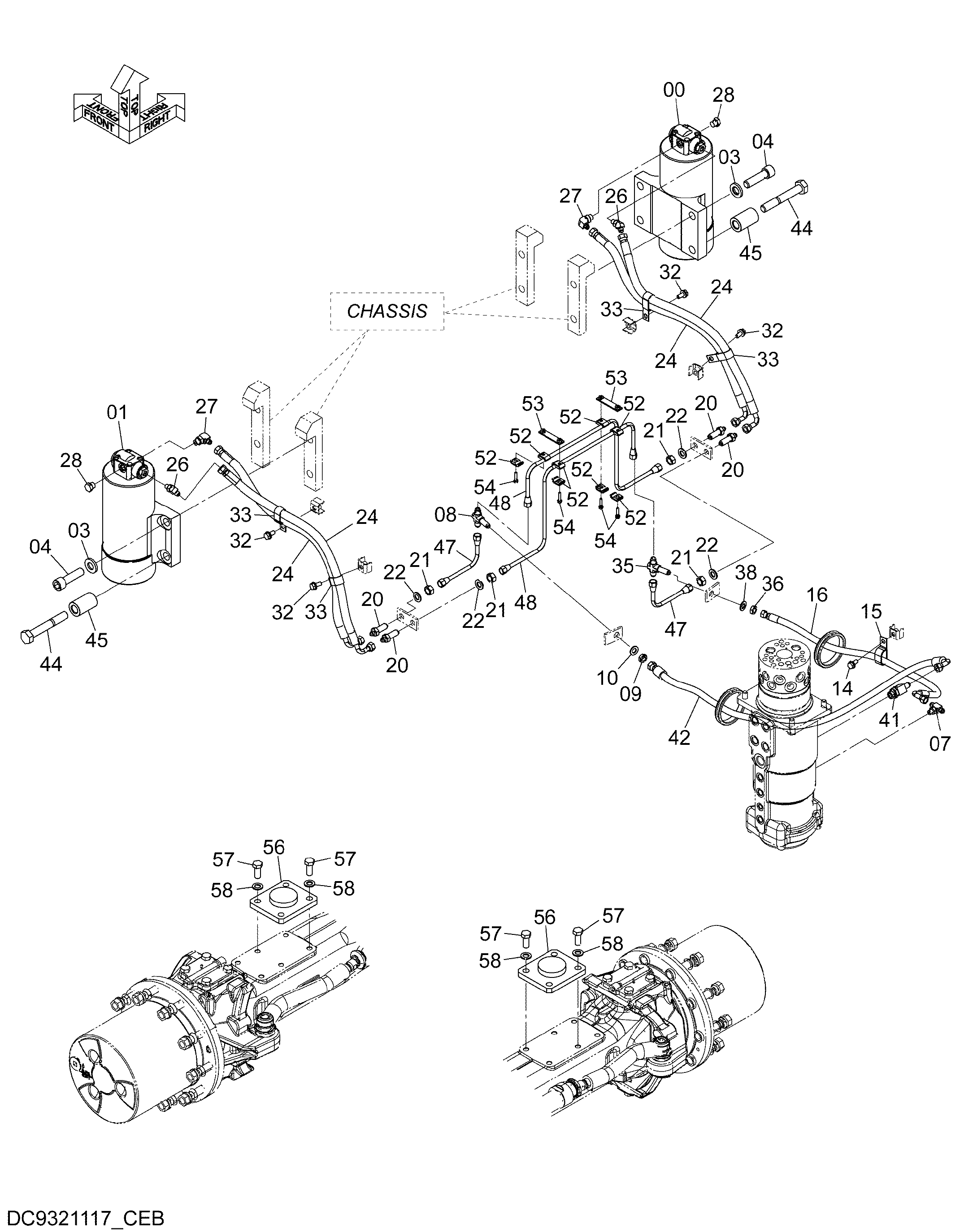

Гидроцилиндр трубопроводы (гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS
Заводская схема «Гидроцилиндр трубопроводы (гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646313 | Гидроцилиндр. гидроцилиндр | 1 |
| 01 | 4646366 | Гидроцилиндр. гидроцилиндр | 1 |
| 03 | J222022 | Шайба | 6 |
| 04 | M342280 | Болт с внутренним шестигранником | 6 |
| 07 | A852523 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4280282 | Тройник | 1 |
| 09 | 4202531 | Гайка | 1 |
| 10 | A590114 | Плоская шайба | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4190265 | Зажим | 1 |
| 16 | 9230498 | Шланг в сборе | 1 |
| 16A | 4608785 | Шланг | 1 |
| 16B | 4327293 | Трубка спирал | 2 |
| 20 | YA00012709 | Штуцер трубки | 4 |
| 21 | J952016 | Гайка | 4 |
| 22 | A590116 | Плоская шайба | 4 |
| 24 | 4659943 | Шланг | 4 |
| 26 | A852223 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885003 | Пробка | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4190266 | Зажим | 4 |
| 35 | 4280282 | Тройник | 1 |
| 36 | 4202531 | Гайка | 1 |
| 38 | A590114 | Плоская шайба | 1 |
| 41 | 4296066 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 9306250 | В сборе шланг | 1 |
| 42A | 4696391 | Шланг | 1 |
| 42B | 4327293 | Трубка спирал | 2 |
| 44 | J932210 | Болт | 2 |
| 45 | 4675538 | Проставка | 2 |
| 47 | YA00013316 | Трубка | 2 |
| 48 | YA00013317 | Трубка | 2 |
| 52 | 4367706 | Хомут | 8 |
| 53 | 9769200 | Седло винта | 2 |
| 54 | J260630 | Болт с шайбой | 4 |
| 54A | J900630 | Болт | 1 |
| 54B | A590106 | Плоская шайба | 1 |
| 56 | 9765786 | Проставка | 2 |
| 57 | J901640 | Болт | 8 |
| 58 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
