Шасси детали (гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS

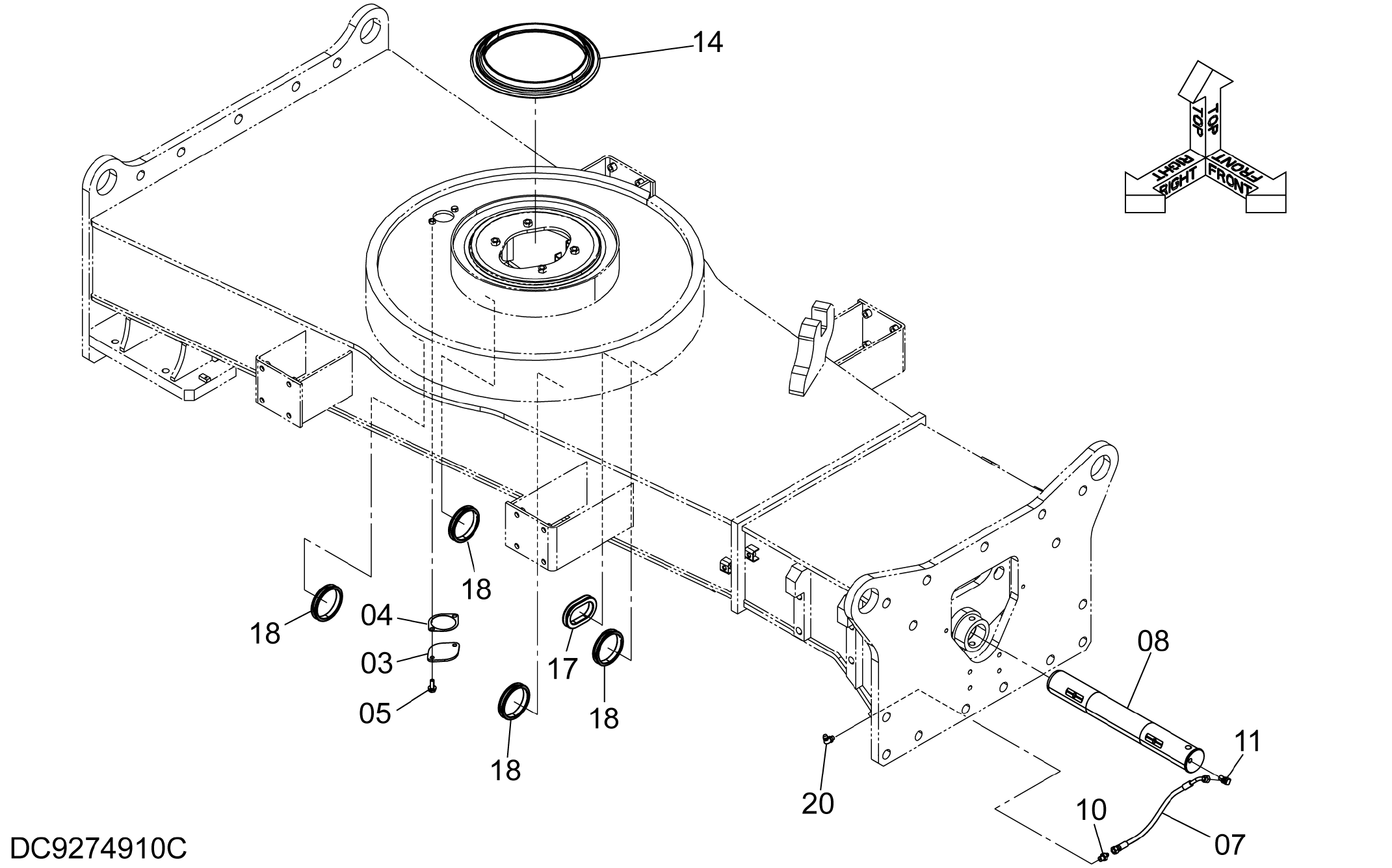

Заводская схема «Шасси детали (гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9266188 | Шланг в сборе | 1 |
| 07A | 4649710 | Шланг | 1 |
| 07B | 4327293 | Трубка спирал | 1 |
| 08 | 3107861 | Палец | 1 |
| 10 | 4154651 | Адаптер | 1 |
| 11 | 4154656 | Угловой штуцер | 1 |
| 14 | 4620403 | Уплотнение | 1 |
| 17 | 4253889 | Резиновая втулка | 1 |
| 18 | 4232527 | Резиновая втулка | 4 |
| 20 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
