Боковой ответвление трубопроводы — HITACHI ZX145W-3-AMS

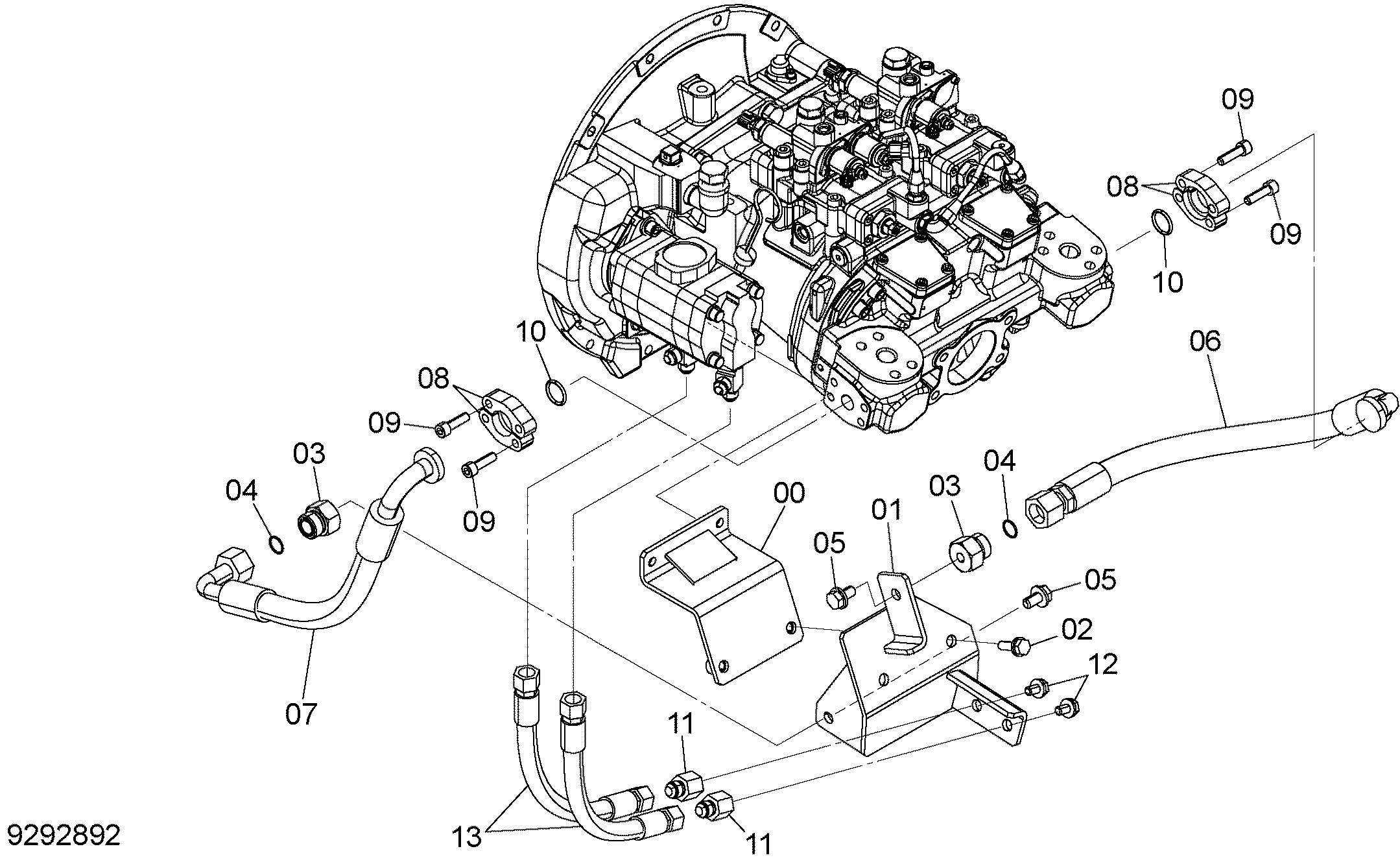

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112496 | Кронштейн | 1 |
| 01 | 8114287 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 2 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4204882 | Пробка | 2 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | J271225 | Болт с шайбой | 2 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4672211 | Шланг | 1 |
| 07 | 4687171 | Шланг | 1 |
| 08 | 4506459 | Разъёмный фланец | 4 |
| 09 | J781035 | Болт с внутренним шестигранником | 8 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4667681 | Пробка | 2 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4480265 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
