HSB гидромолот трубопроводы (стрела 5.0m)) — HITACHI ZX145W-3-AMS

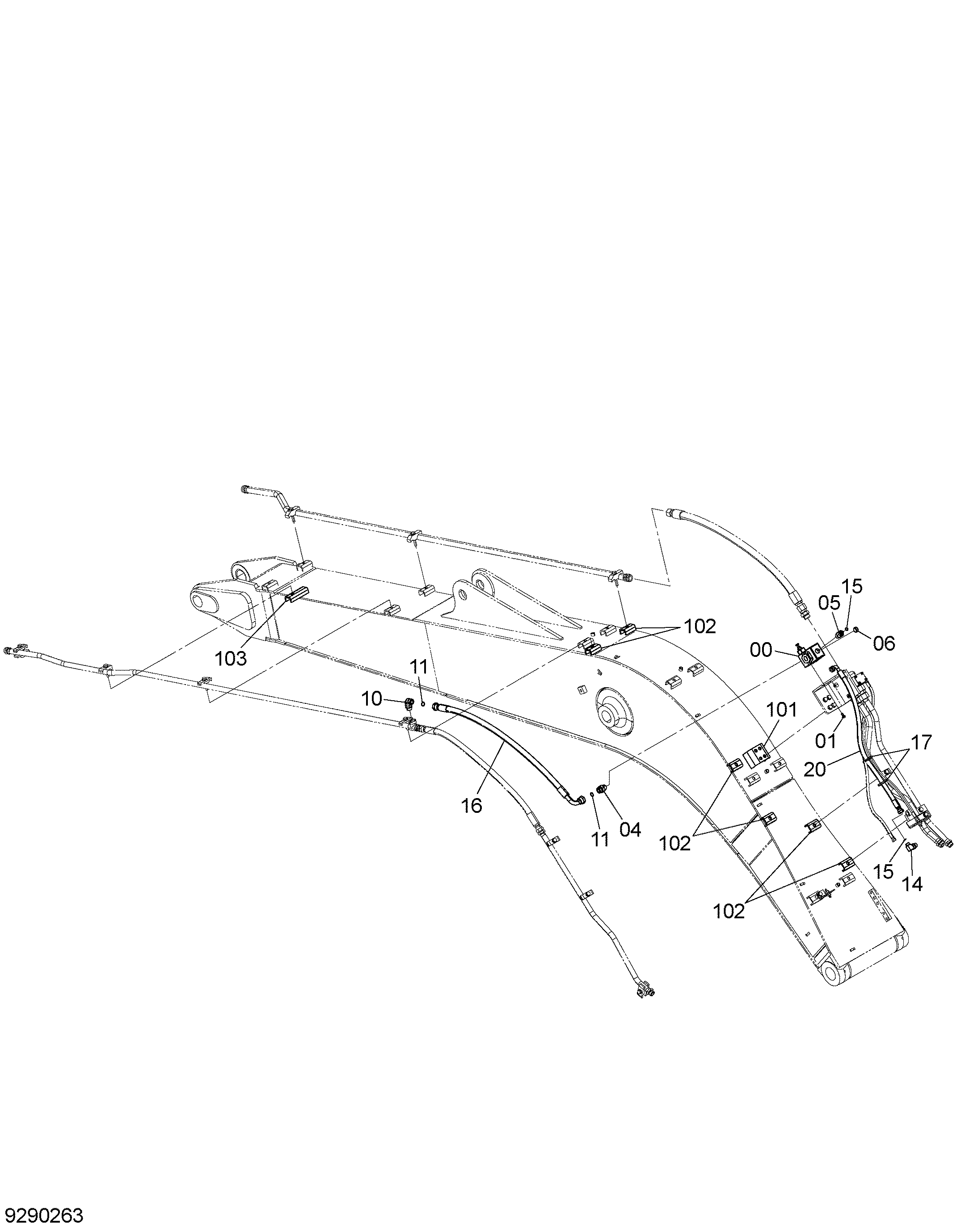

Заводская схема «HSB гидромолот трубопроводы (стрела 5.0m))» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 4208967 | Адаптер | 1 |
| 05 | 4228624 | Адаптер | 1 |
| 06 | 94-2014 | Пробка | 1 |
| 10 | A853366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4694037 | Шланг | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 20 | 9262165 | В сборе шланг | 1 |
| 20A | 4638985 | Шланг | 1 |
| 20B | 4327294 | Трубка спирал | 2 |
| 101 | 9766842 | Кронштейн | 1 |
| 102 | 9765301 | Седло винта | 6 |
| 103 | 9765039 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
