Гидроцилиндр трубопроводы (гидроцилиндр специальное исполнение) — HITACHI ZX145W-3-AMS

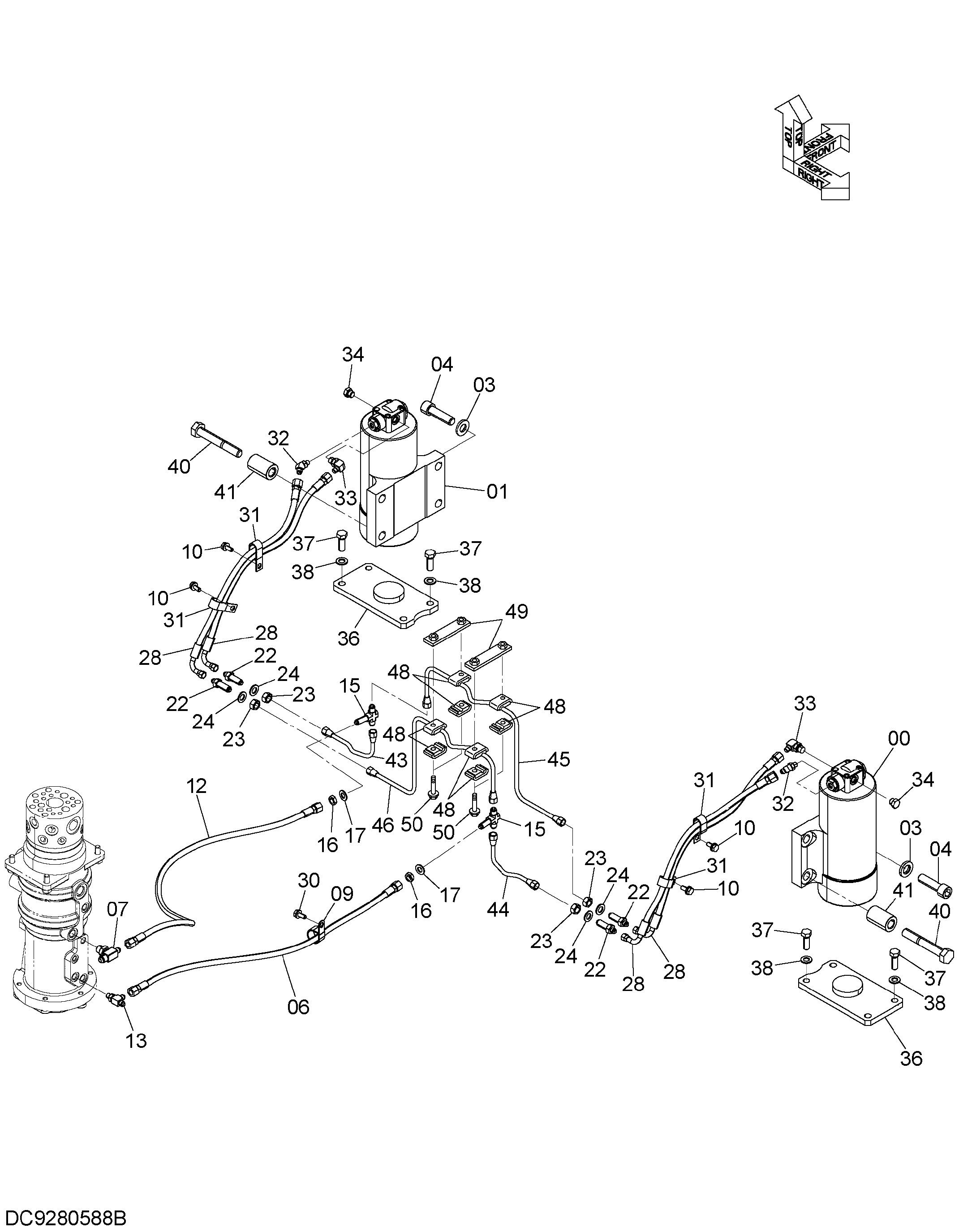

Заводская схема «Гидроцилиндр трубопроводы (гидроцилиндр специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646313 | Гидроцилиндр. гидроцилиндр | 1 |
| 01 | 4646366 | Гидроцилиндр. гидроцилиндр | 1 |
| 03 | J222022 | Шайба | 6 |
| 04 | M342280 | Болт с внутренним шестигранником | 6 |
| 06 | 9223913 | Шланг в сборе | 1 |
| 06A | 4489602 | Шланг | 1 |
| 06B | 4327293 | Трубка спирал | 2 |
| 07 | 4266330 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4190291 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9228660 | Шланг в сборе | 1 |
| 12A | 4606527 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 2 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4280282 | Тройник | 2 |
| 16 | 4202531 | Гайка | 2 |
| 17 | A590114 | Плоская шайба | 2 |
| 22 | 4183224 | Адаптер | 4 |
| 23 | J952016 | Гайка | 4 |
| 24 | A590116 | Плоская шайба | 4 |
| 28 | 4660674 | Шланг | 4 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4190266 | Зажим | 4 |
| 32 | A852223 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A885003 | Пробка | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 9765807 | Проставка | 2 |
| 37 | J901645 | Болт | 8 |
| 38 | A590116 | Плоская шайба | 8 |
| 40 | J932210 | Болт | 2 |
| 41 | 4675538 | Проставка | 2 |
| 43 | 3112667 | Трубка | 1 |
| 44 | 3112668 | Трубка | 1 |
| 45 | 3112671 | Трубка | 1 |
| 46 | 3112672 | Трубка | 1 |
| 48 | 4367706 | Хомут | 8 |
| 49 | 9769200 | Седло винта | 2 |
| 50 | J260630 | Болт с шайбой | 4 |
| 50A | J900630 | Болт | 1 |
| 50B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
