Пилотные гидролинии (E-3) — HITACHI ZX145W-3-AMS

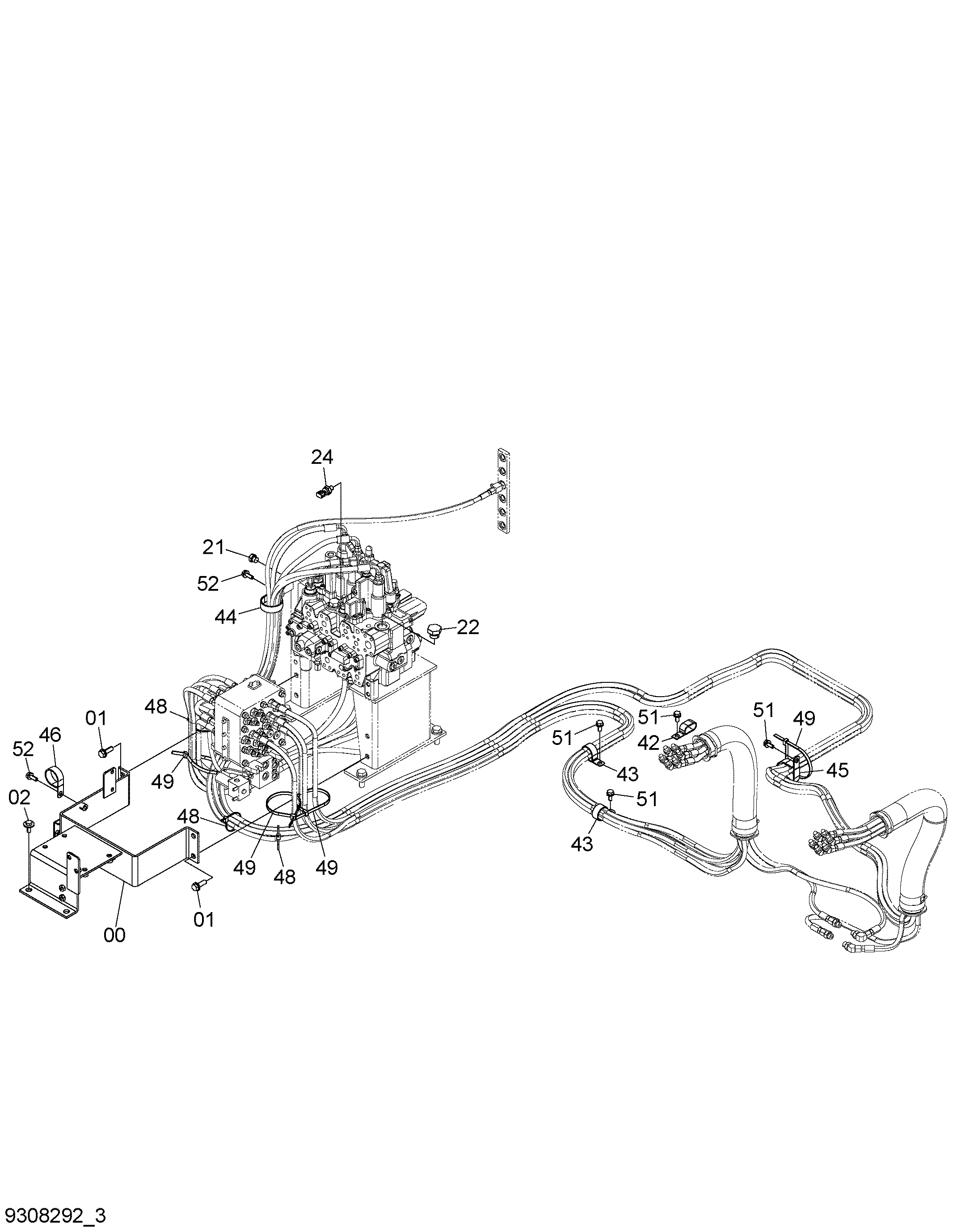

Заводская схема «Пилотные гидролинии (E-3)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050933 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 21 | A885003 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A885006 | Пробка | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4190266 | Зажим | 1 |
| 43 | 4190291 | Зажим | 2 |
| 44 | 4193816 | Зажим | 1 |
| 45 | 4204136 | Зажим | 1 |
| 46 | 4190265 | Зажим | 1 |
| 48 | 4055312 | Ленточный зажим | 3 |
| 49 | 4323613 | Ленточный зажим | 4 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271030 | Болт с шайбой | 2 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
