Трансмиссон трубопроводы (водило)(подвеска специальное исполнение) — HITACHI ZX145W-3-AMS

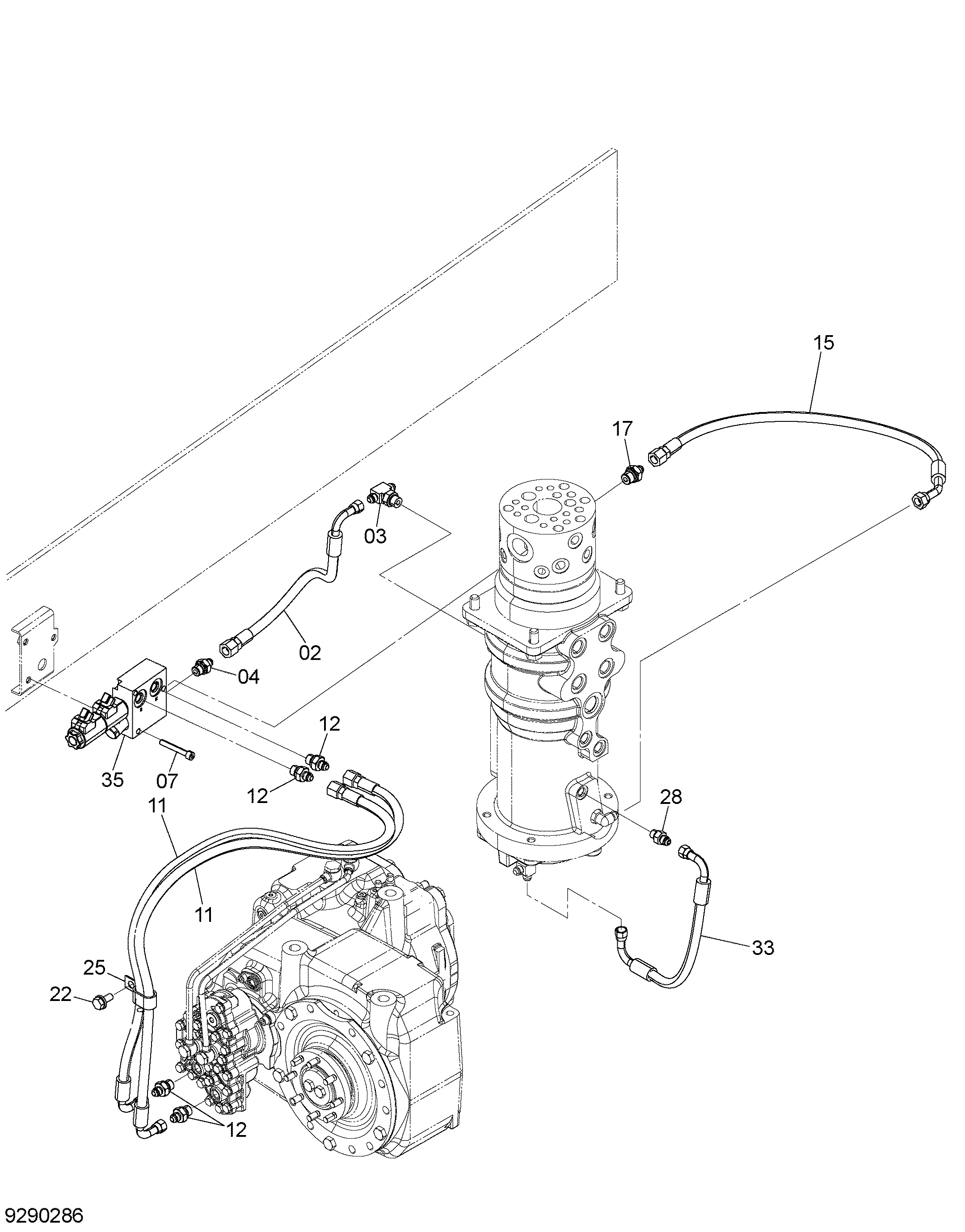

Заводская схема «Трансмиссон трубопроводы (водило)(подвеска специальное исполнение)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9226464 | Шланг в сборе | 1 |
| 02A | 4456838 | Шланг | 1 |
| 02B | 4327293 | Трубка спирал | 1 |
| 03 | A852533 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | J780855 | Болт с внутренним шестигранником | 3 |
| 11 | 9218851 | Шланг в сборе | 2 |
| 11A | 4481628 | Шланг | 1 |
| 11B | 4327293 | Трубка спирал | 2 |
| 12 | 4489344 | Адаптер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9262433 | Шланг в сборе | 1 |
| 15A | 4652016 | Шланг | 1 |
| 15B | 4327293 | Трубка спирал | 2 |
| 17 | 4489343 | Адаптер | 1 |
| 17A | 4506416 | Уплотнительное кольцо | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4190282 | Зажим | 1 |
| 28 | A852123 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9190075 | Шланг в сборе | 1 |
| 33A | 4436269 | Шланг | 1 |
| 33B | 4327293 | Трубка спирал | 1 |
| 35 | 4651963 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
