Колумн выключатель короб (рукоятка) — HITACHI ZX145W-3-AMS

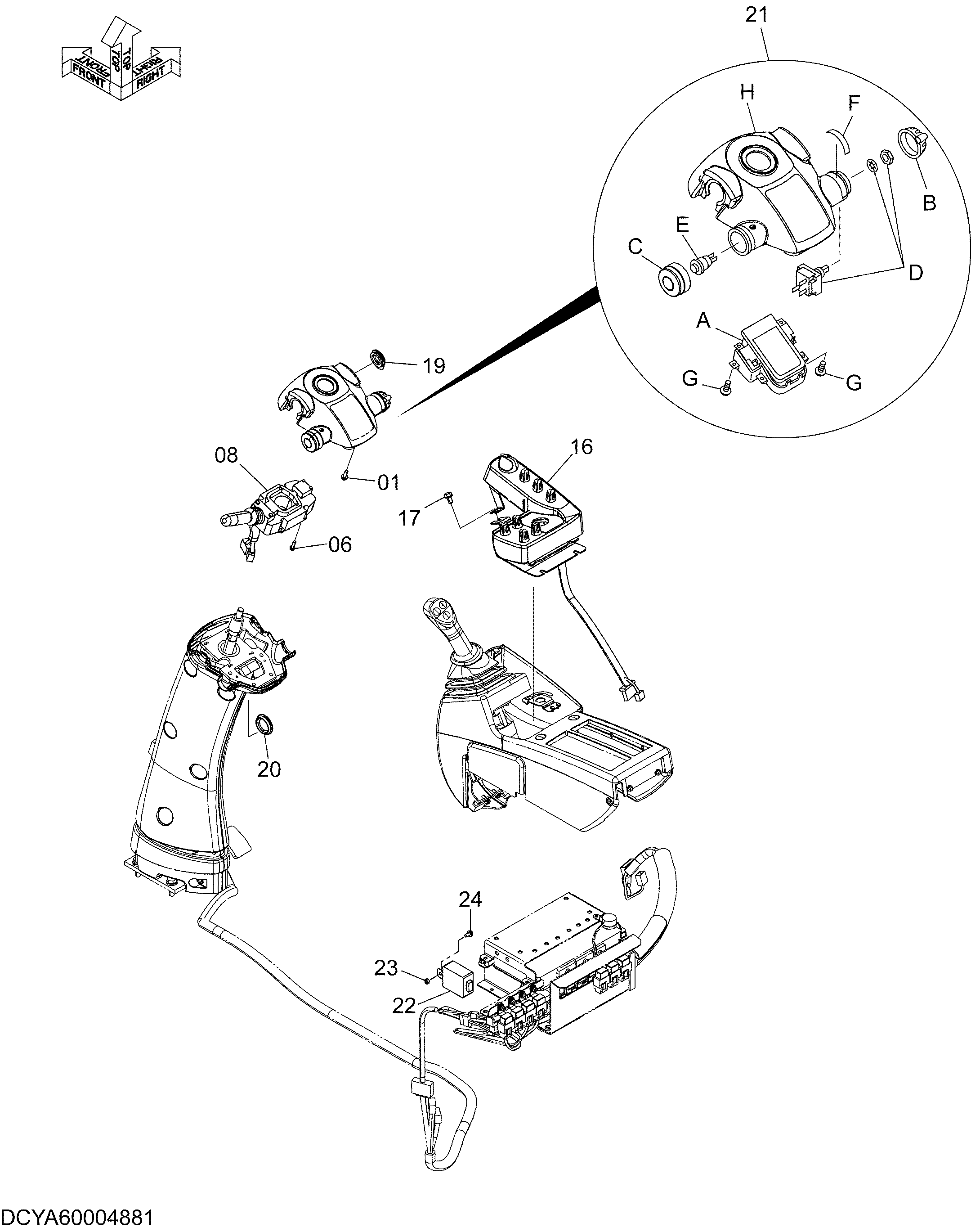

Заводская схема «Колумн выключатель короб (рукоятка)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J460620 | Винт с шайбой | 4 |
| 06 | J460520 | Винт с шайбой | 4 |
| 08 | 4663674 | Выключатель | 1 |
| 16 | 4655874 | Выключатель | 1 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 3109529 | Резиновая втулка | 1 |
| 20 | 3109528 | Резиновая втулка | 1 |
| 21 | 4688590 | Монитор | 1 |
| 21B | 4687468 | Ручка | 1 |
| 21C | 4686294 | Ручка | 1 |
| 21D | 4686295 | Выключатель | 1 |
| 21E | 4687480 | Выключатель | 1 |
| 21F | 4683915 | Информационная табличка | 1 |
| 21G | 4687484 | Винт | 4 |
| 21H | 4683870 | Корпус | 1 |
| 22 | 4428213 | Блок | 1 |
| 23 | 4674555 | Проставка | 1 |
| 24 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
