Гидроцилиндр стрелы (левый)(с удерживающий клапан)(стрела 5.0m) — HITACHI ZX145W-3-AMS

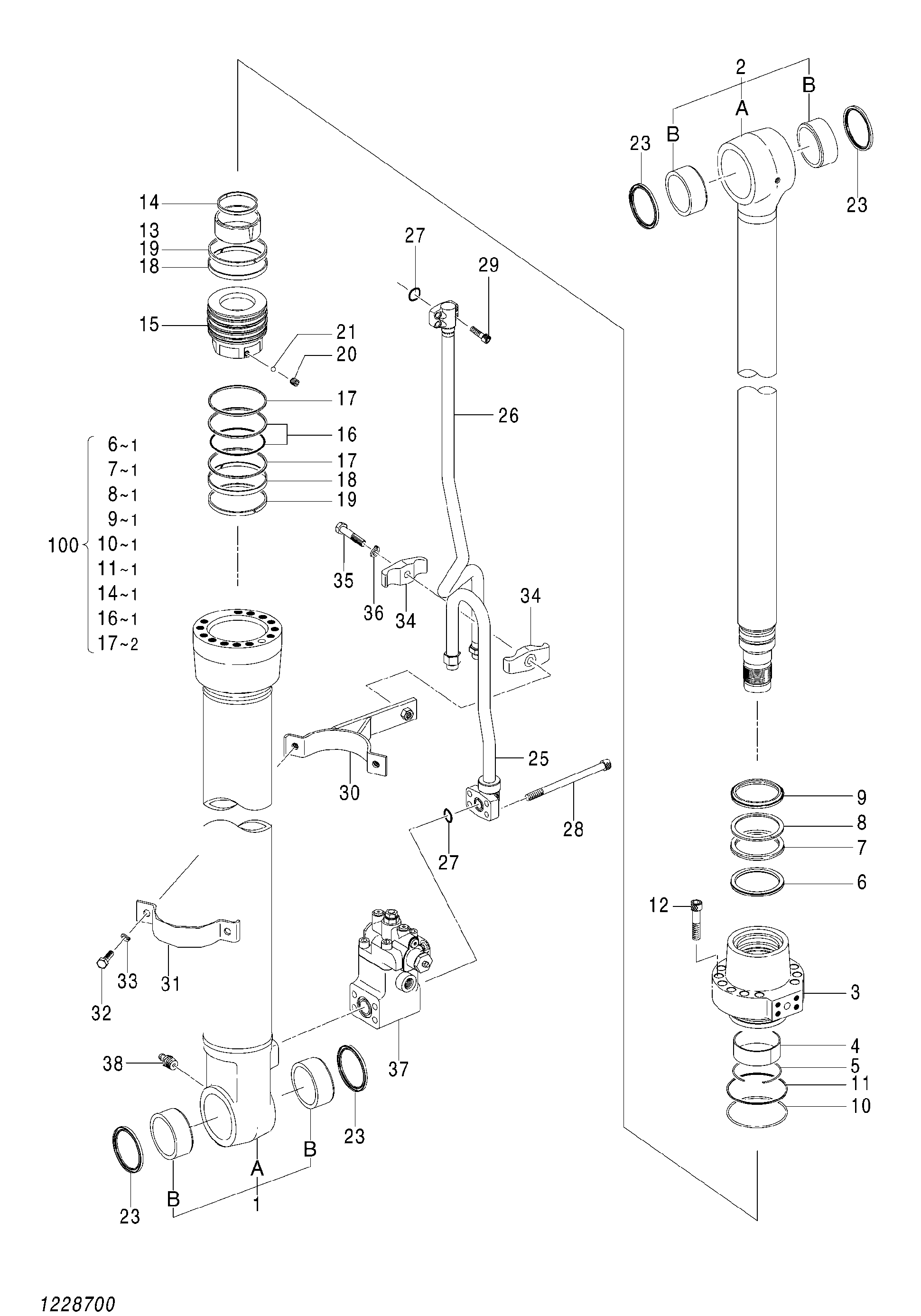

Заводская схема «Гидроцилиндр стрелы (левый)(с удерживающий клапан)(стрела 5.0m)» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4683282 | Гидроцилиндр стрелы (левый) | 1 | |
| 1 | 1182201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352638 | Втулка пальца | 2 |
| 2 | 1182002 | Шток поршня в сборе | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 3 | 0789305 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0789310 | Кольцо | 1 |
| 7 | 0789311 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | M341465 | Болт с внутренним шестигранником | 12 |
| 13 | 1226801 | Амортизирующий подшипник | 1 |
| 14 | 0666807 | Уплотнение | 1 |
| 15 | 1137105 | Поршень | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0907801 | Направляющее кольцо | 2 |
| 19 | 0310510 | Направляющее кольцо | 2 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Шарик | 1 |
| 23 | 4084578 | Пылезащитное уплотнение | 4 |
| 25 | 4663856 | Трубка | 1 |
| 26 | 1182202 | Трубка | 1 |
| 27 | 4509181 | Уплотнительное кольцо | 2 |
| 28 | 4486911 | Болт с внутренним шестигранником | 4 |
| 29 | M340825 | Болт с внутренним шестигранником | 4 |
| 30-36 | 0666811 | Комплект лента | 1 |
| 30 | 0408814 | Лента | 1 |
| 31 | 0310707 | Лента | 1 |
| 32 | J901035 | Болт | 2 |
| 33 | A590910 | Шайба | 2 |
| 34 | 0310312 | Держатель | 2 |
| 35 | 0224115 | Болт | 1 |
| 36 | 0208516 | Пружинная шайба | 1 |
| 37 | 4707373 | Удерживающий клапан | 1 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4662895 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
