Топливоподкачивающий насос — HITACHI ZX145W-3-AMS

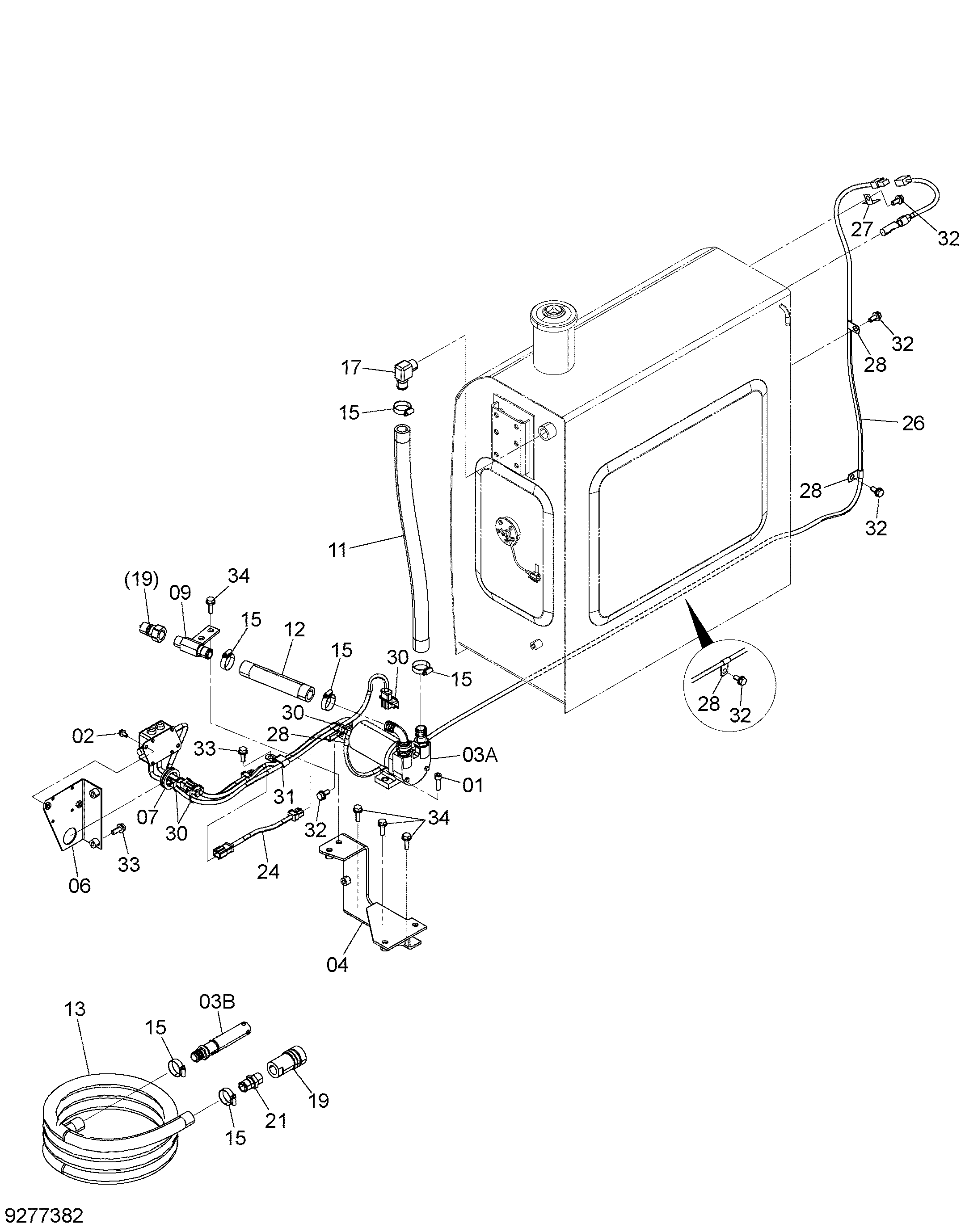

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX145W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781035 | Болт с внутренним шестигранником | 2 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 9280203 | Насос рефуелинг | 1 |
| 03A | 4641309 | Насос | 1 |
| 03B | 4671578 | Сетчатый фильтр | 1 |
| 04 | 7052666 | Кронштейн | 1 |
| 06 | 8109194 | Кронштейн | 1 |
| 07 | 4210485 | Резиновая втулка | 1 |
| 09 | 9767848 замена: YA40000130 | Соединение | 1 |
| 09 | YA40000130 | Соединение | 1 |
| 11 | 4669543 | Топливный шланг | 1 |
| 12 | 4669544 | Топливный шланг | 1 |
| 13 | 4647605 | Шланг | 1 |
| 15 | 4505243 | Хомут шланга | 6 |
| 17 | 4662313 | Угловой штуцер | 1 |
| 19 | 4659728 | Самоуплотняющееся соединение | 1 |
| 21 | 4643703 | Соединение | 1 |
| 24 | 4669710 | Жгут проводов | 1 |
| 26 | 4675913 | Жгут проводов | 1 |
| 27 | 4381930 | Кронштейн | 1 |
| 28 | 4190261 | Зажим | 4 |
| 30 | 4055311 | Ленточный зажим | 4 |
| 31 | 4252877 | Зажим | 1 |
| 32 | J271025 | Болт с шайбой | 5 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271030 | Болт с шайбой | 3 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271035 | Болт с шайбой | 5 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
