Всасывающие трубопроводы — HITACHI ZX140W-3DARUMA

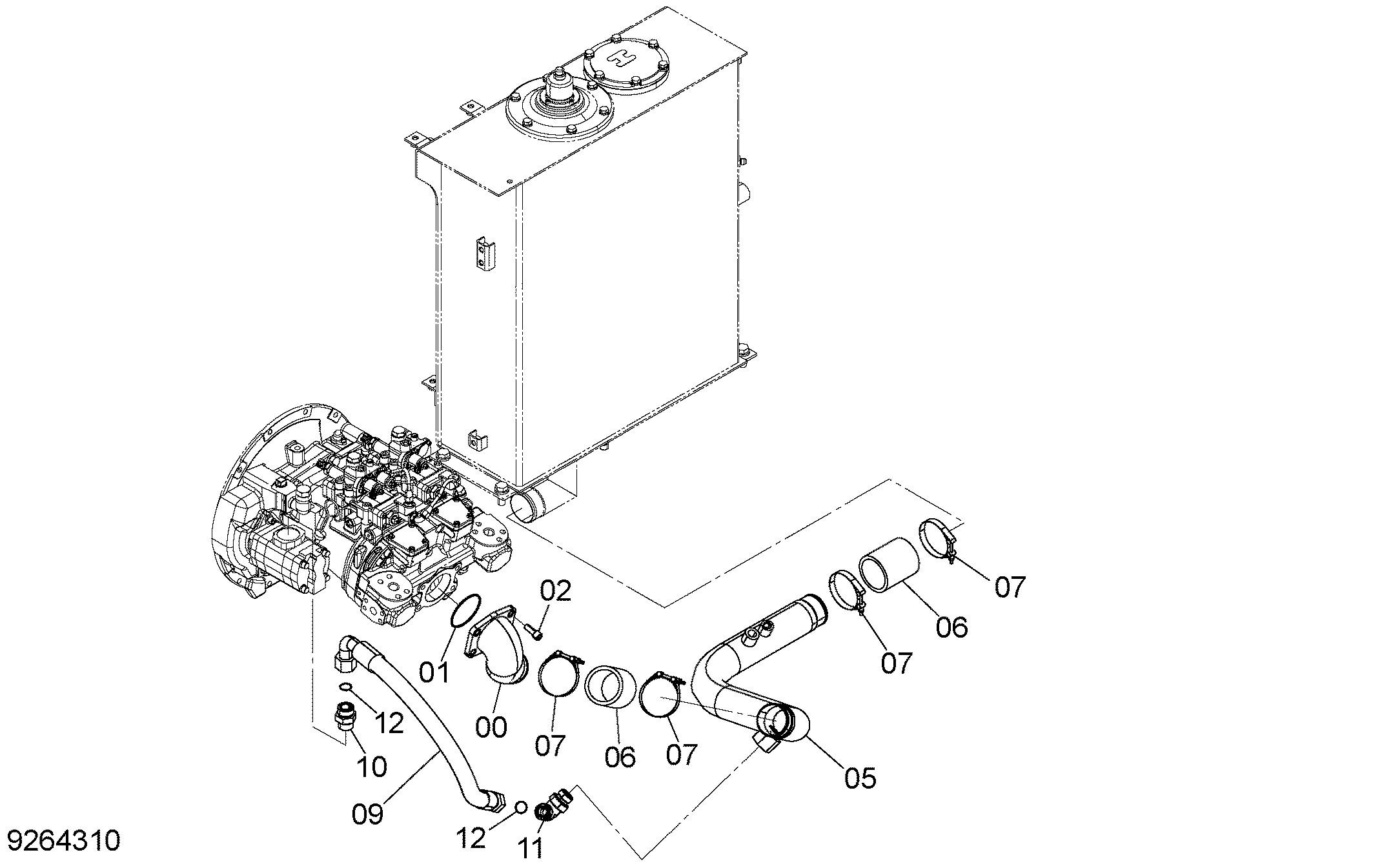

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084924 | Всасывающая трубка | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 05 | 8105075 | Всасывающая трубка | 1 |
| 06 | 4352438 | Резиновый шланг | 2 |
| 07 | 4282483 | Хомут шланга | 4 |
| 09 | 4227090 | Шланг | 1 |
| 10 | A853188 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853388 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
