Гидромолот, гидроножницы трубопроводы (пилотный)(2) — HITACHI ZX140W-3DARUMA

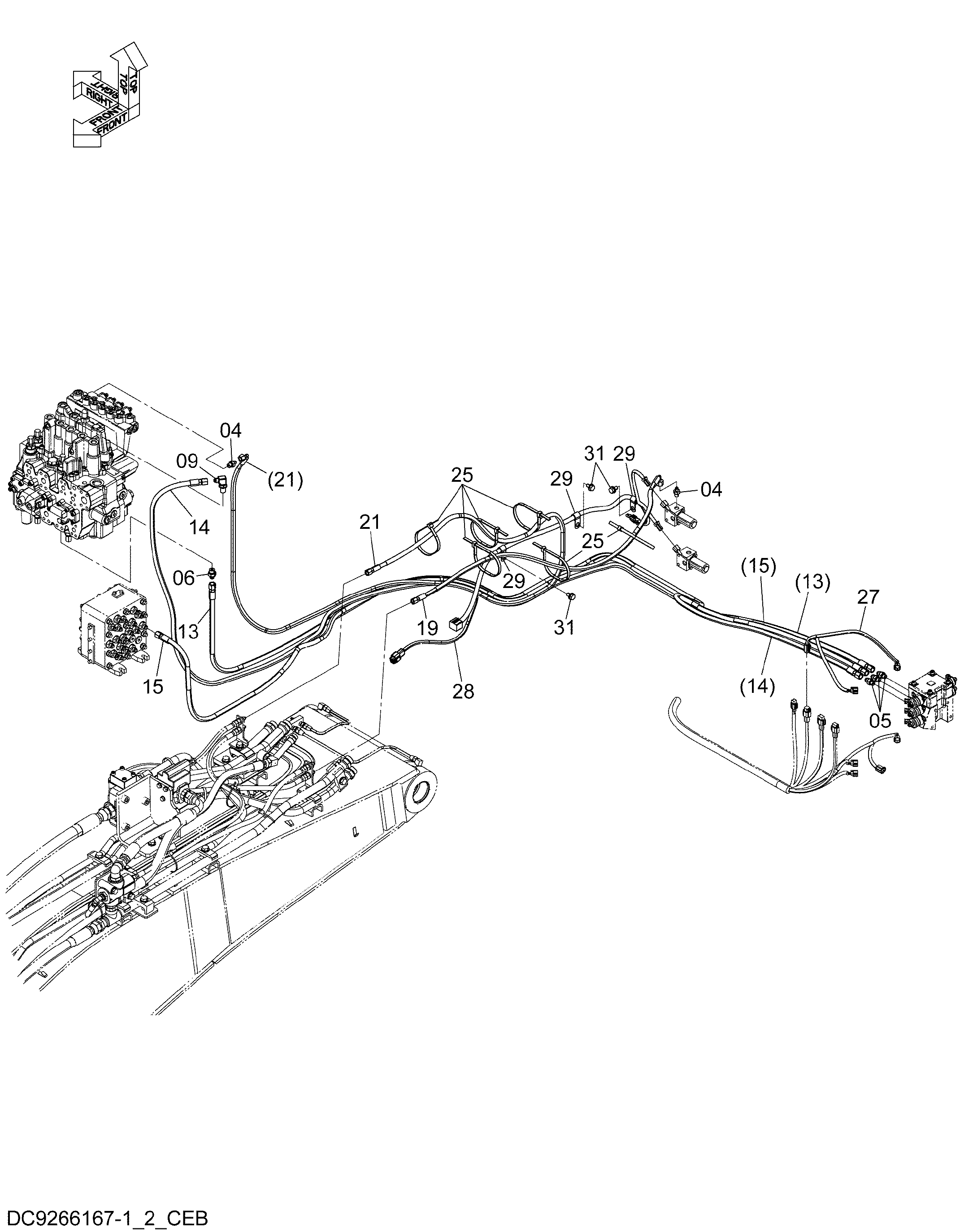

Заводская схема «Гидромолот, гидроножницы трубопроводы (пилотный)(2)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4208913 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4656829 | Шланг (13) | 1 |
| 14 | 4656831 | Шланг (14) | 1 |
| 15 | 4656832 | Шланг (N) | 1 |
| 19 | 9265545 | В сборе шланг | 1 |
| 19A | 4656513 | Шланг (PS) | 1 |
| 19B | 4327293 | Трубка спирал | 3 |
| 21 | 9265738 | В сборе шланг | 1 |
| 21A | 4656817 | Шланг (DM) | 1 |
| 21B | 4327293 | Трубка спирал | 1 |
| 25 | 4323613 | Ленточный зажим | 6 |
| 27 | 4655990 | Жгут проводов | 1 |
| 28 | 3108985 | Жгут проводов | 1 |
| 29 | 4190275 | Зажим | 3 |
| 31 | J271020 | Болт с шайбой | 3 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
