Обратные трубопроводы (2) — HITACHI ZX140W-3DARUMA

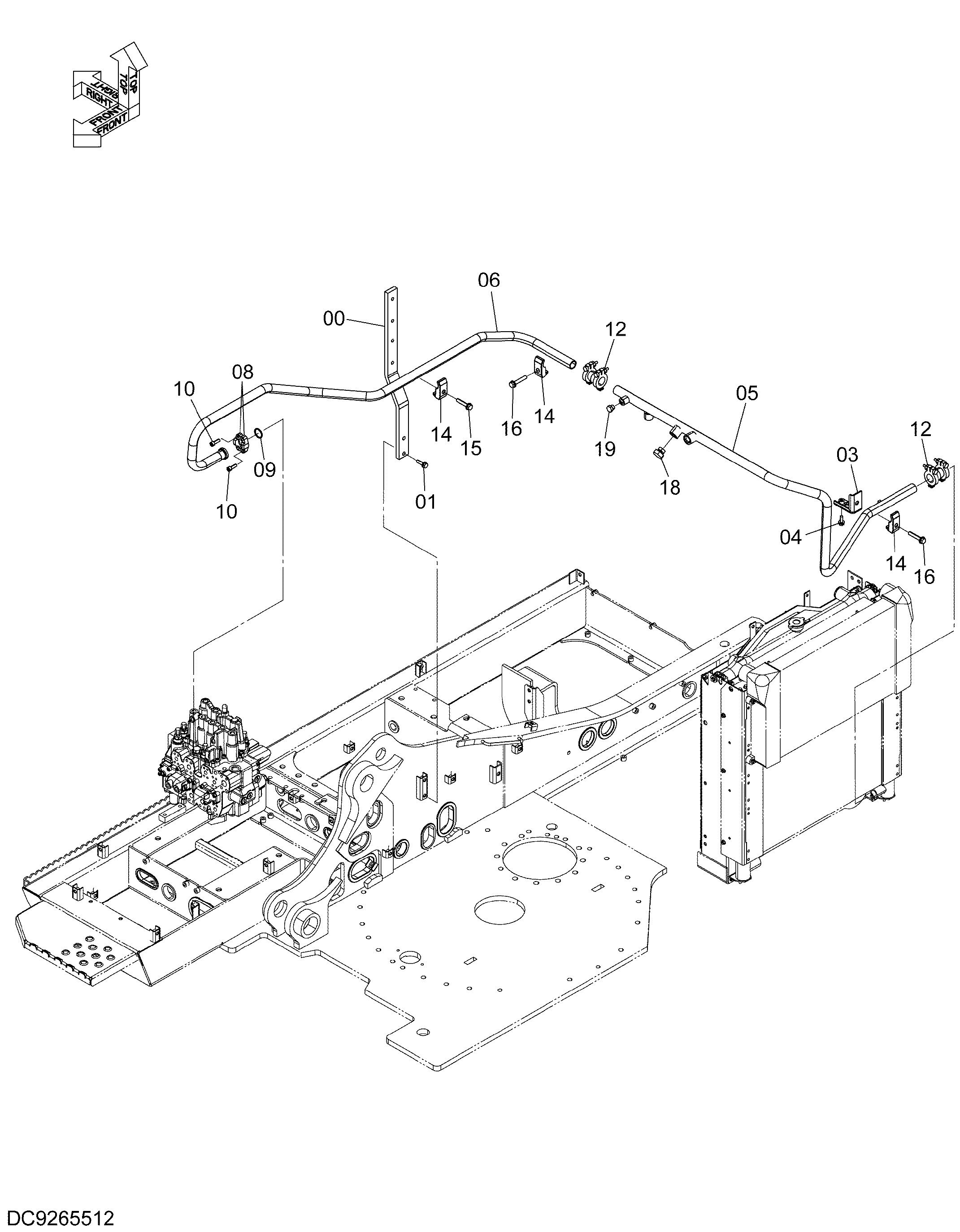

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4649216 | Опора | 1 |
| 01 | J271040 | Болт с шайбой | 2 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8105427 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 7053478 | Обратная трубка | 1 |
| 06 | 7050911 | Обратная трубка | 1 |
| 08 | 962453 | Разъёмный фланец | 2 |
| 09 | 966993 | Уплотнительное кольцо | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 4071213 замена: XV00000005 | Муфта трубка | 2 |
| 12 | XV00000005 | Муфта трубка | 2 |
| 14 | 4190127 | Хомут трубки | 3 |
| 15 | J271265 | Болт с шайбой | 1 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271270 | Болт с шайбой | 2 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | A885006 | Пробка | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A885003 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
